Las pantallas de 84*84, cómo las que usaban los telefónos 3310 y 5110 de Nokia son una excelente forma de mostrar información en nuestros proyectos. Y utilizarlas en nuestros proyectos con Arduino es muy sencillo:

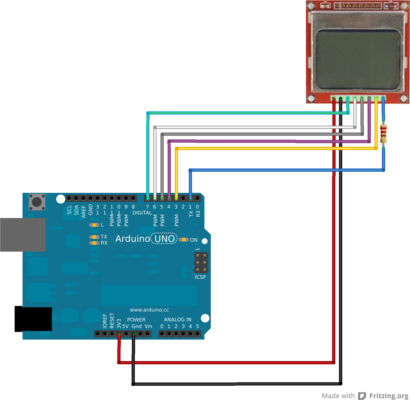

  • Protoboard Ampliar

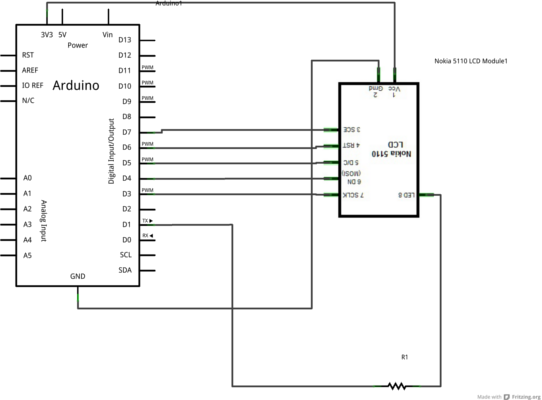

    Esquema Ampliar

Ahora tenemos que programar Arduino para que muestre lo que nosotros queramos, en este caso vamos a hacer que muestre el mensaje "Hola Mundo". Para que no sea más sencillo utilizaremos la librería Nokia que podeis encontrar en la sección de descargas.

	#include

	NokiaLCD NokiaLCD(3,4,5,6,7); // (SCK, MOSI, DC, RST, CS)

	void setup()
	{
	  Serial.begin(9600);
	  NokiaLCD.init();   // Init screen.
	  NokiaLCD.clear();  // Clear screen.
	}

	void loop()
	{
	  NokiaLCD.setCursor(1,1);
	  NokiaLCD.print("Hola Mundo!");

	}

Ya esta listo, así de fácil es mostrar información en una de estas pantallas. Si quieres saber todas las opciones que permite la librería Nokia deberías leer el Tutorial: Pantalla Nokia 3310/5110
