Pantalla OLED

OLED (siglas en inglés de Organic Light-Emitting Diode, en español: diodo orgánico de emisión de luz) es una tecnologia usada para fabricar pantallas de todos los tama&mtilde;os.

Simplificandolo se basa en una capa de componentes organicos que ante una estimulación eléctrica reaccionan desprendiendo Luz.

Las principales ventajas de la tecnologia OLED son:

• Pantallas muy delgadas
• Amplio grado de luz y contraste
• Bajo consumo

Actualmente podemos encontrar pantallas OLED de multiples tamaños y a muy diversos precios, pero sobre todo, que es lo que nos interesa para este tutorial, con conexión SPI que nos permite conectarlo fácilmente a nuestro Arduino.

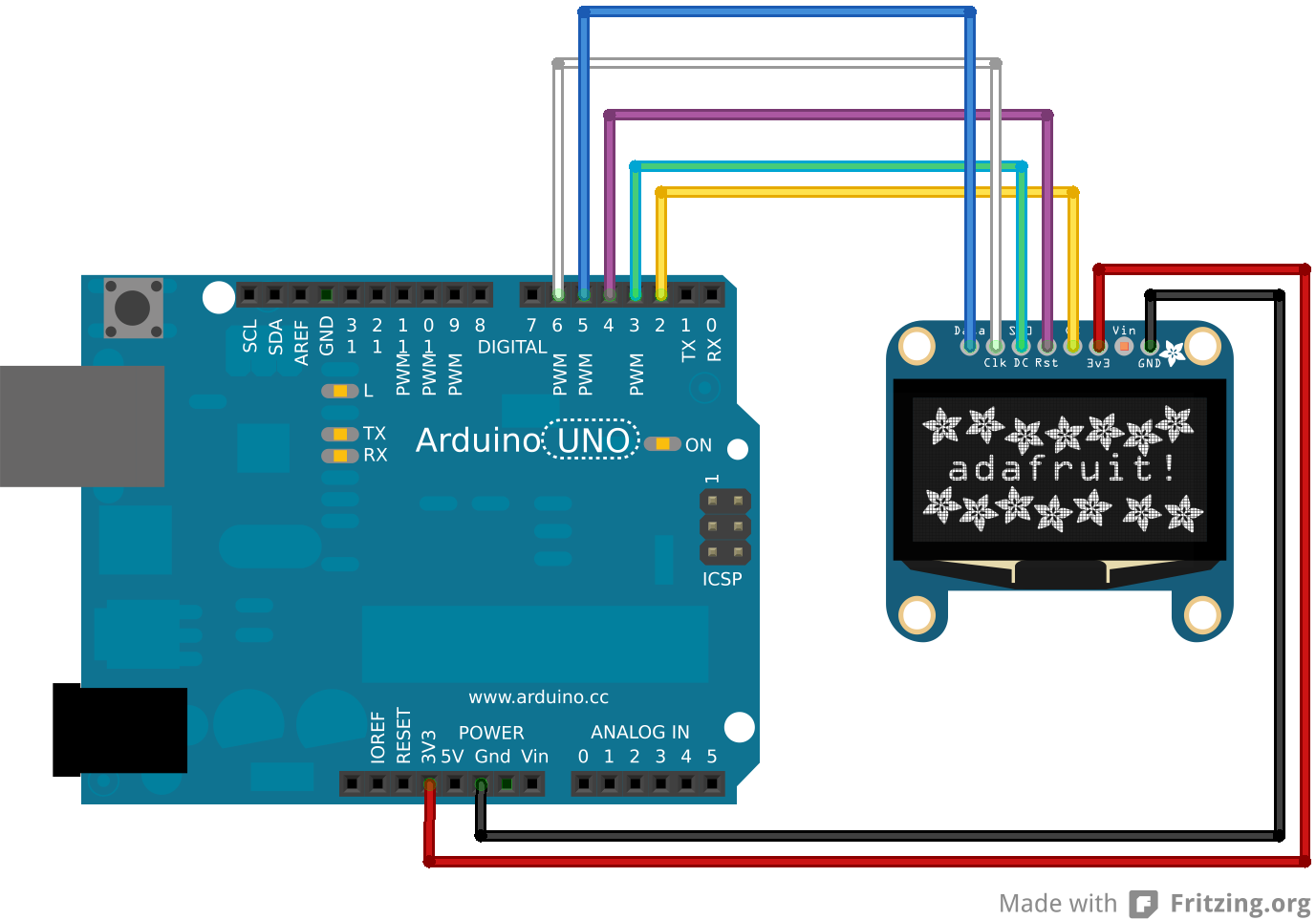

La disposición de los pines puede variar en función del modelo qu compremos, por lo que es importante fijarnos en la serigrafía del conector y asegurarnos de que se cumpla esta correspondencia:

Así de fácil. Ahora para controlarla y poder dibujar en ella contamos con una librería llamada U8Glib que cuenta con muchas funciones para ayudarnos a mostrar lo que queramos en nuestra pantalla y de la que disponemos de estupendo tutorial.

	#include <U8glib.h>

#define cs 2     // CS
#define a0 3     // DC
#define reset 4  // RST
#define sck 5    // D0
#define mosi 6   // D1

int x, y;

//SPI Comunicación por SW (sck, mosi, cs, a0 , reset)
U8GLIB_SSD1306_128X64 u8g(sck, mosi, cs, a0, reset);

void setup() {
  x = 50;
  y = 5;
}

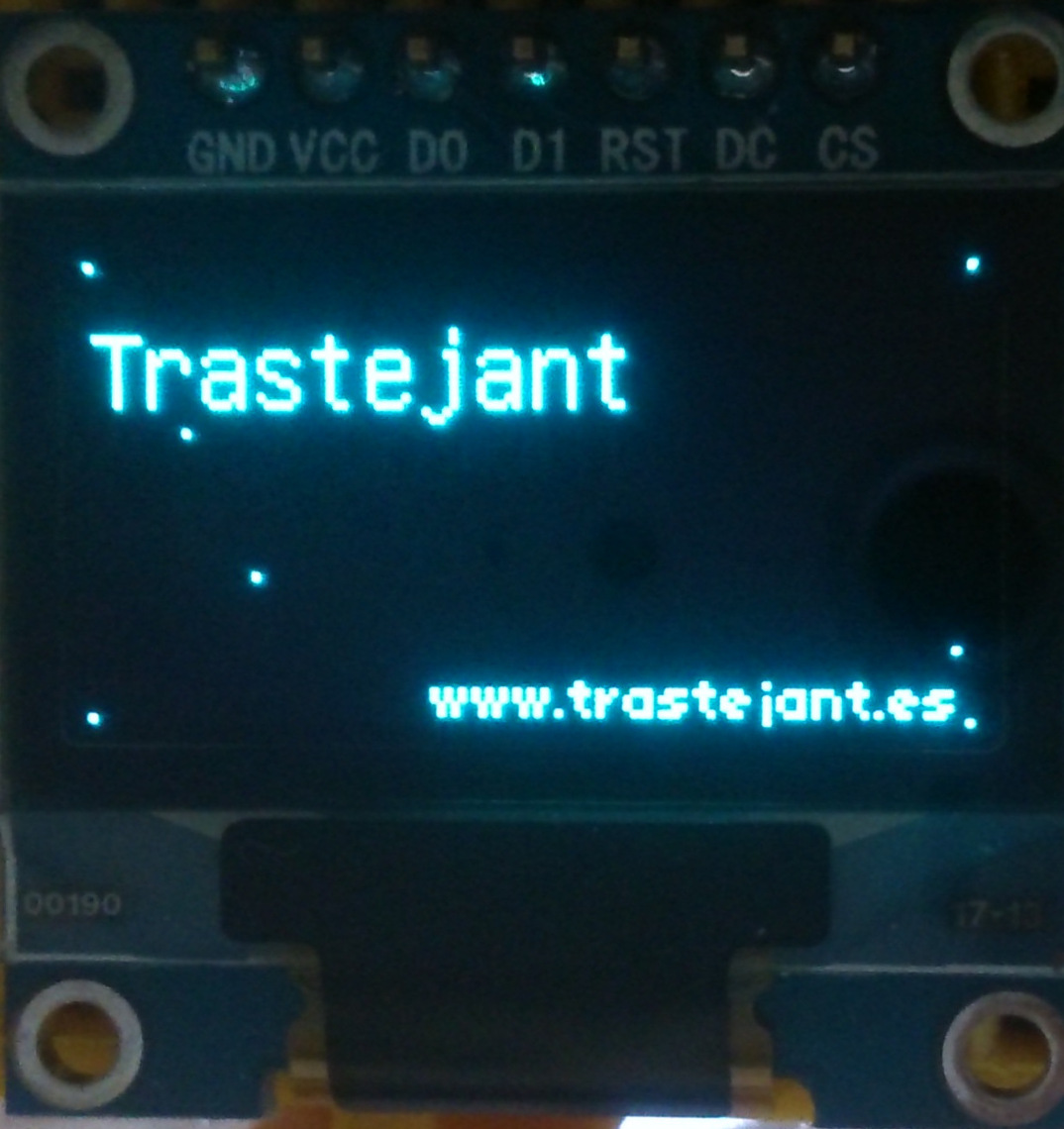

void loop() {
  // picture loop
  u8g.firstPage();
  do {
   draw("Trastejant");
   pie(x, y, "www.trastejant.es");



   u8g.drawPixel(14,23);
   u8g.drawPixel(24,43);
   u8g.drawPixel(125,53);
   u8g.drawPixel(0,0);
   u8g.drawPixel(127,0);
   u8g.drawPixel(127,63);
   u8g.drawPixel(0,63);

  } while( u8g.nextPage() );
  if (y <= 62) {
    y++;
  }

  // vuelve a dibujar el display cada 5milisegundos
  delay(5);
}

void draw(char* text) {
  // graphic commands to redraw the complete screen should be placed here
  u8g.setFont(u8g_font_unifont);
  u8g.drawStr( 0, 20, text);
}

void pie(int x, int y, char* text) {
  // graphic commands to redraw the complete screen should be placed here
  u8g.setFont(u8g_font_04b_03);
  u8g.drawStr( x, y, text);
}
