Puedes encontrar el circuito receptor aquí
Para este montaje vamos a utilizar un módulo emisor de 433MHz, podemos conseguirlo junto con el receptor por muy poco dinero ,por ejemplo estos.

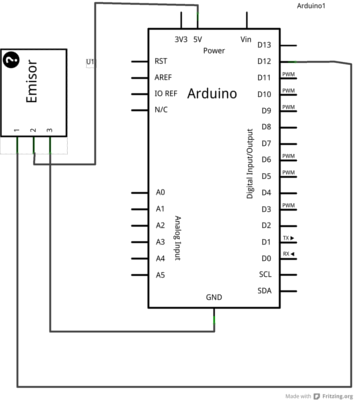

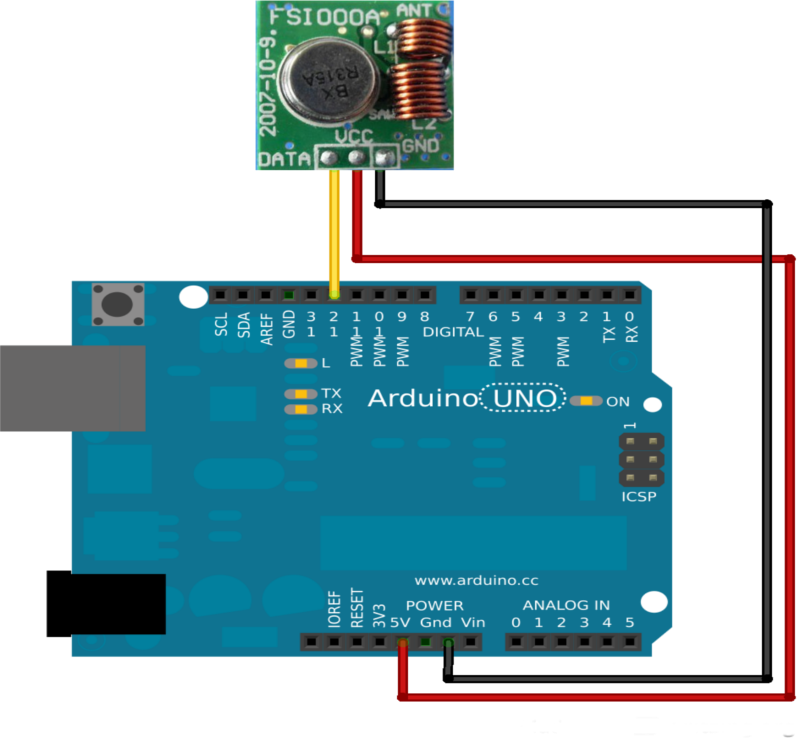

Podemos ver que este pequeño módulo cuenta con tres patillas, dos de ellas van destinadas a la alimentación y la tercera a la comunicación de datos.
Aquí os dejamos un pequeño c&ocaute;digo de ejemplo, utilizaremos la librerí virtual wire cuyas funciones simplifican mucho la programación, si quieres conocer todas las posibilidades que te ofrece te recomendamos que veas este tutorial
#include <virtualwire.h>
const int sensor = 6;
const int led_pin = 11;
const int transmit_pin = 12;
const int receive_pin = 2;
const int transmit_en_pin = 3;
void setup(){
// Initialise the IO and ISR
vw_set_tx_pin(transmit_pin);
vw_set_rx_pin(receive_pin);
vw_set_ptt_pin(transmit_en_pin);
vw_set_ptt_inverted(true); // Required for DR3100
vw_setup(2000); // Bits per sec
pinMode(led_pin, OUTPUT);
}
byte count = 1; //inicializamos el contador de envios
void loop(){
int msg[1] = {1,2,3,4,5,6}; //Creamos un array de numeros que enviaremos
msg[6] = count;//Colocamos el contador de envios en la posicion 6 del array
digitalWrite(led_pin, HIGH); // Encendemos el Led mientras transmitimos
vw_send((uint8_t *)msg, 7); //Enviamos el array
vw_wait_tx(); // Esperamosa a que el mensaje se envie
digitalWrite(led_pin, LOW); //Apagamos el led una vez el envio esta completo
delay(1000); //Esperamos antes de volver a emitir
count = count + 1; //sumamos uno al contador de envios
}
