En esta ocasión vamos a hacer un interruptor crepuscular empleando un 555 y un puñado de componentes discretos (algunas resistencias, condensadores..etc)
Un interruptor crepuscular es un dispositivo que permite activar o desconectar un circuito en función de la cantidad de luz que detecta una fotoresistencia que hará las veces de sensor.
Los dos componentes claves de este circuito son por tanto el 555 y la fotoresistencia

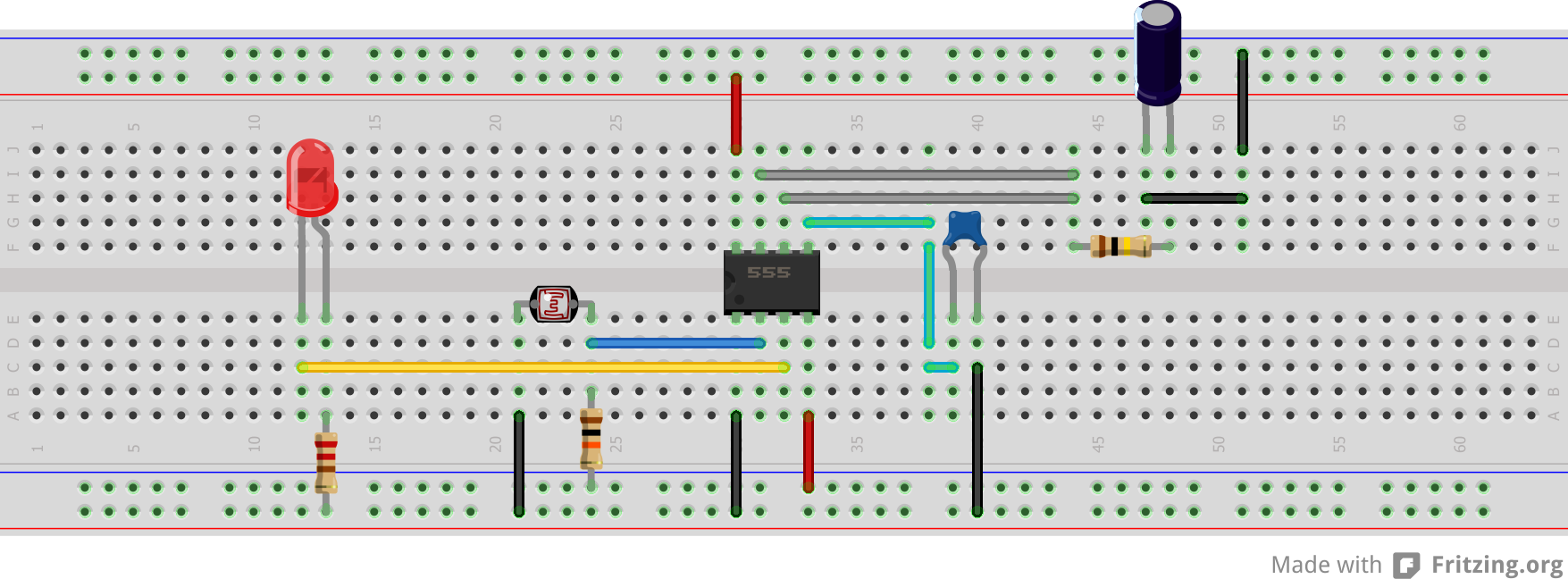

Cómo podemos ver, el circuito es muy simple, cuando la resitencia LDR (fotoresistencia) recibe suficiente luz deja pasar corriente cómo para poner a 1 la patilla 2 del 555, este esta configurado cómo monoestable y pone su patilla 3 también en alto lo que ilumina el led.
Recuerda que si quieres saber más sobre el integrado 555 o las fotoresistencias (LDR) tenemos tutoriales que pueden ayudarte.
