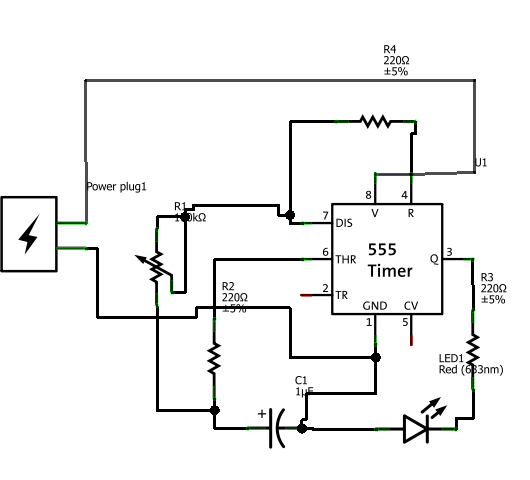

Podemos usar el 555 para hacer que un led parpadee. El montaje es muy sencillo como vemos a continuación:
Analicemos un poco el circuito. Como vemos, el 555 tiene una configuración astable, por lo que en realidad lo que veremos cuando el LED se ilumine no será otra cosa que el pulso alto de la salida.
Cómo podemos ver, la patilla de disparo (2) no esta conectada a nada, por lo tanto su entrada esta en bajo y el disparador esta siempre activa. Esto es lo mismo que decir que el circuito comenzará a funcionar tan pronto como reciba alimentación.
Como ya hemos señalado, el led esta conectado a la salida, por lo que se iluminara cuando esta este en alto.
La pata 4 (el reset) esta conectada directamente a Vcc,ya que no la vamos a necesitar y asi nos aseguramos de que la tensión nunca baja y por lo tanto, nunca se produce un reset.
Como no vamos a regular ningún voltaje, sino que simplemente necesitamos un oscilador, la patilla 5 esta sin conectar.
Las patillas 6 y 7 estan conectadas a un potenciometro, gracias a esto podemos controlar la velocidad del parpadeo haciendo girar este potenciomentro. ( pará más información, consulte el tutorial sobre el 555 .)
Por ultimo las patillas 1 y 8 son de tierra y alimentación respectivamente.
