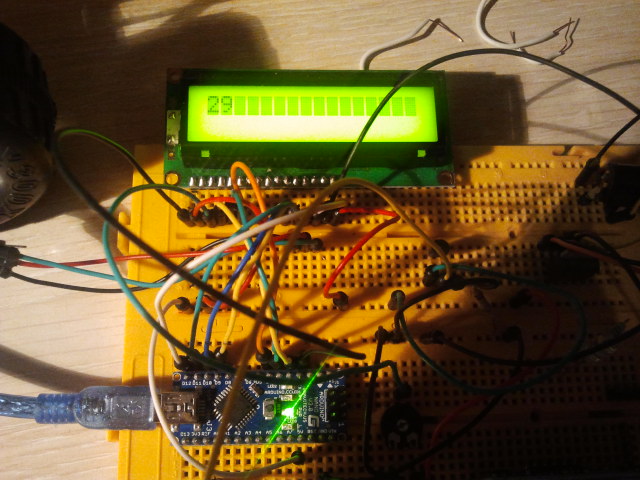

El siguiente circuito es un ejemplo de cómo conseguir medir la temperatura con Arduino.

Para ello necesitaremos un sensor de temperatura LM35 que será el encargado de tomar las lecturas. Este sensor analógico nos devuelve 10mV por cada grado de temperatura. Por lo que la lectura debe hacerse con las entradas analógicas de Arduino.

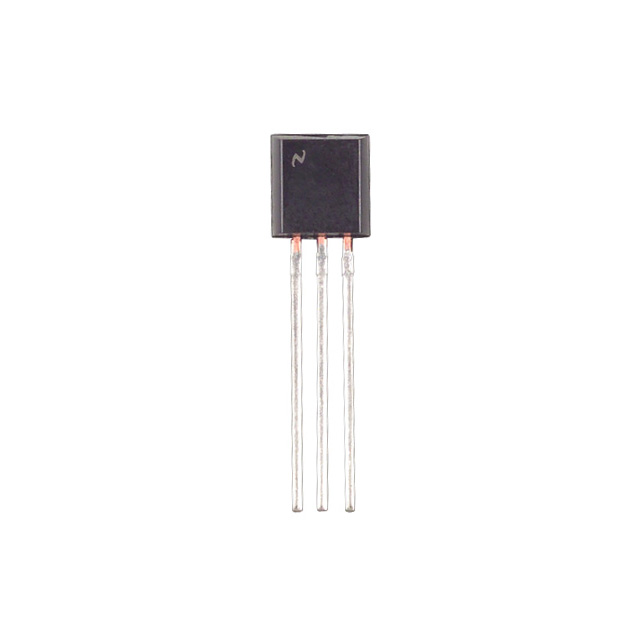

Sensor de Teperatura

Las patillas del sensor, mirando la imagen de izquierda a derecha son:

Patilla Función
1 Vcc
2 Output
3 GND

La conexión seria esta:

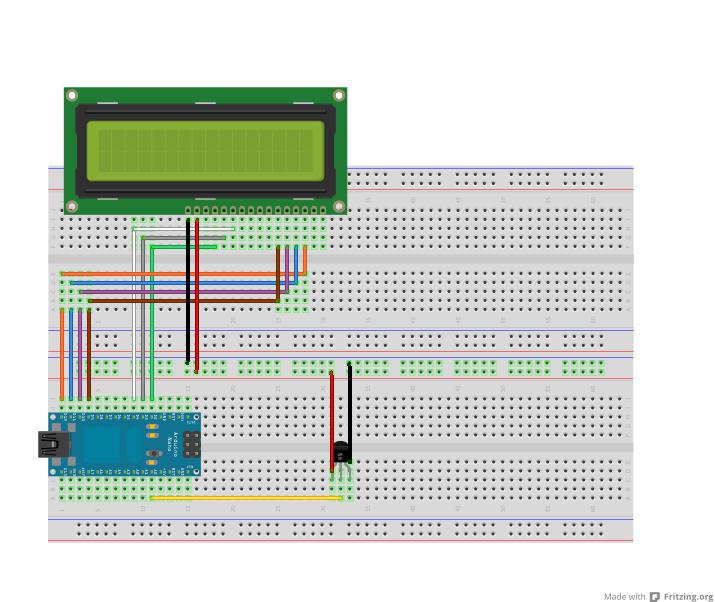

  • Protoboard Ampliar

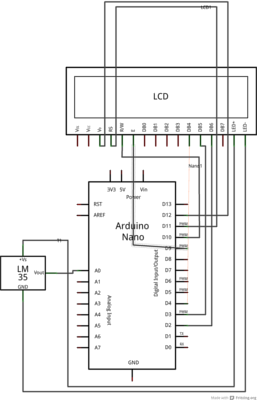

    Esquema Ampliar
Color del cable Conectado A..
Rojo 5V
Negro GND
Amarillo Salida del LM35
Resto de Colores Conexiones con el LCD

Conexión con el LCD:

Lo primero es asegurarnos de que los pines de nuestro LCD son estos(debería consultarse la web del fabricante, aunque lo más común es que si lo sean.):

NºPin Nombre Función
1 GND Tierra
2 Vcc 5V
3 Contraste Regula el contraste de la pantalla. Esto se puede hacer con el pwn de Arduino o con este circuito
4 RS Selección del registro a leer/Escribir
5 R/W Selecciona si vamos a leer o escribir
6 E Enable
7 DB0 Datos
8 DB1 Datos
9 DB2 Datos
10 DB3 Datos
11 DB4 Datos
12 DB5 Datos
13 DB6 Datos
14 DB7 Datos
15
16

Si las patillas de nuestro LCD se corresponden con las de la tabla de arriba, esta será la forma de conectarlo al Arduino:

 Arduino
 LCD
 2  4
 3  5
 4  6
 5 3 (Si se quiere controlar asi el contraste)
 9  11
 10  12
 11  13
 12  14

Código para Arduino:

		#include <LiquidCrystal.h>
		int sensor = 5; // Pin donde tenemos conectado el LM35
		int temperatura = 0; //variable para la temperatura
		void setup(){
			pinMode(sensor, INPUT);
			//sintaxis de la función: LiquidCrystal lcd(rs,rw,enable,d1,d2,d3,d4)
			LiquidCrystal lcd(2,3,4,9,10,11,12);
		}

	void loop(){
		lcd.clear(); // dejamos limpia la pantalla del LCD
		//Tomamos la temperatura en grados celsius.
		temperatura = (5.0 * analogRead(lm35)*100.0)/1023.0;
		lcd.print(temperatura + "C" ); // mostramos la información en pantalla.
		delay (3000); //esperamos antes de volver a tomar la temperatura.
	}
