Cambiar el grosor de las pistas
EagleA veces después de haber creado todas las pistas de la placa sucede que el ancho de las pistas no vale. Bien porque no es suficiente para la tensión que tiene que llevar el circuito o simplemente porque son demasiado finas para poder hacerlas con comodidad sobre la placa de cobre.
Por eso en este tutorial explicamos como cambiar el tamaño de las pistas una vez creadas.
1. Desde el esquemático, hacemos clic en el botón que nos lleva al editor de PCB. (Si tienes dudas sobre como crear la PCB, visita este tutorial)

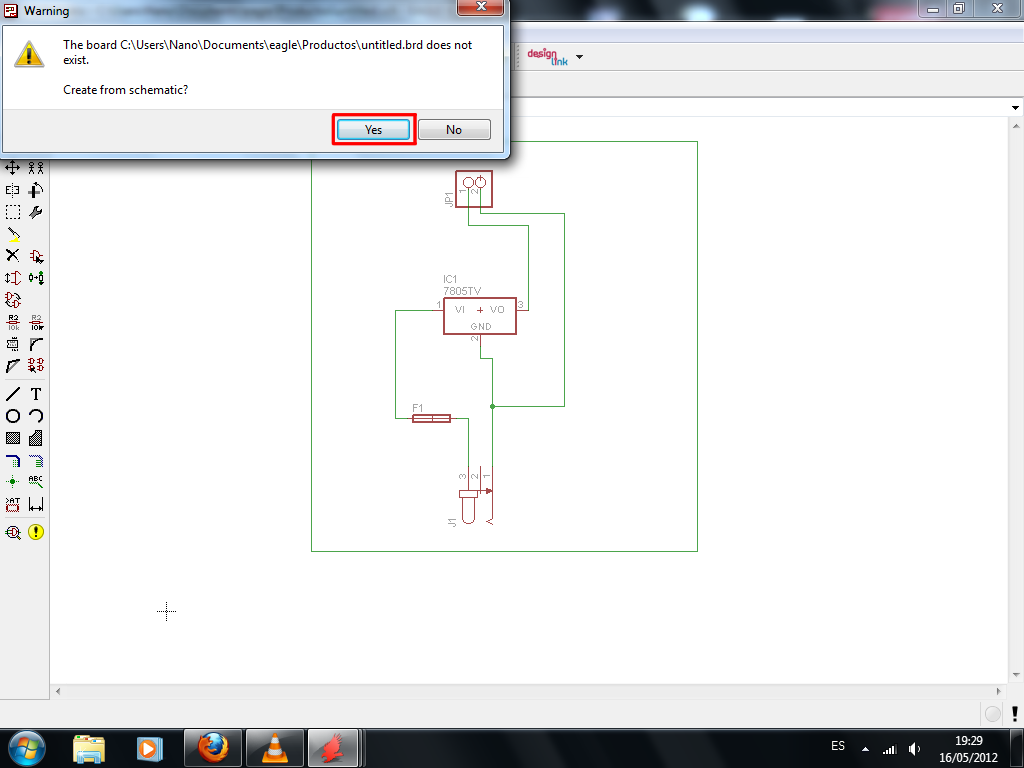

2. Hacemos Click en "Yes" cuando nos pregunte si deseamos crear una PCB partiendo de ese esquemático.
3. Coloca los componentes como más te interese

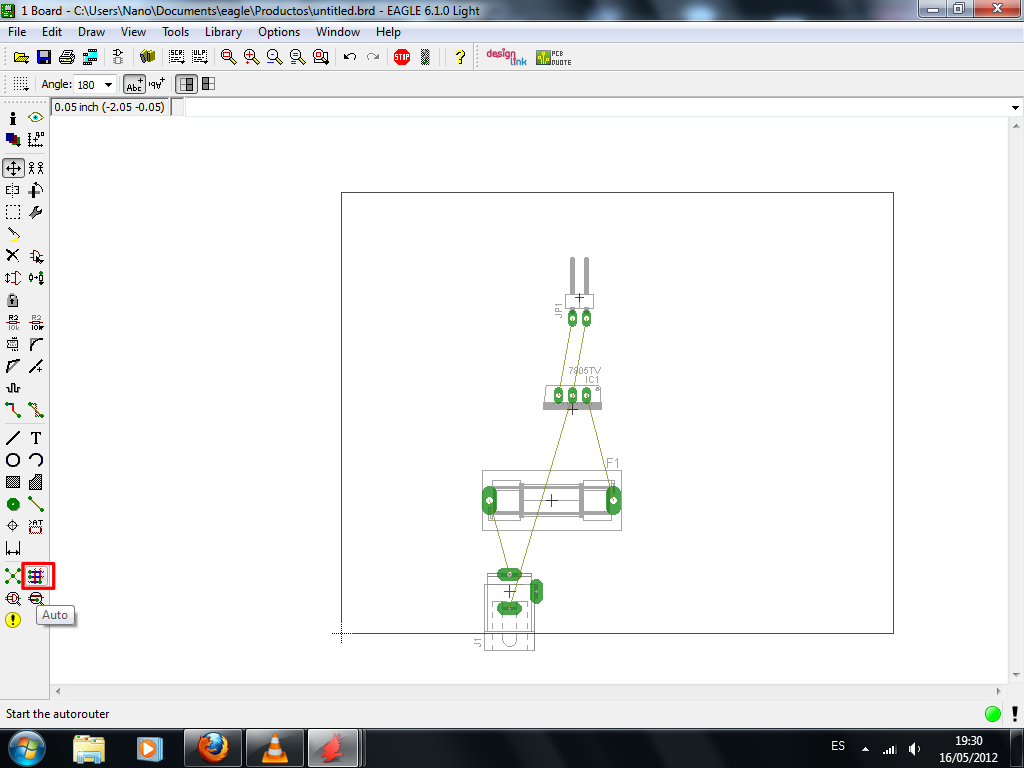

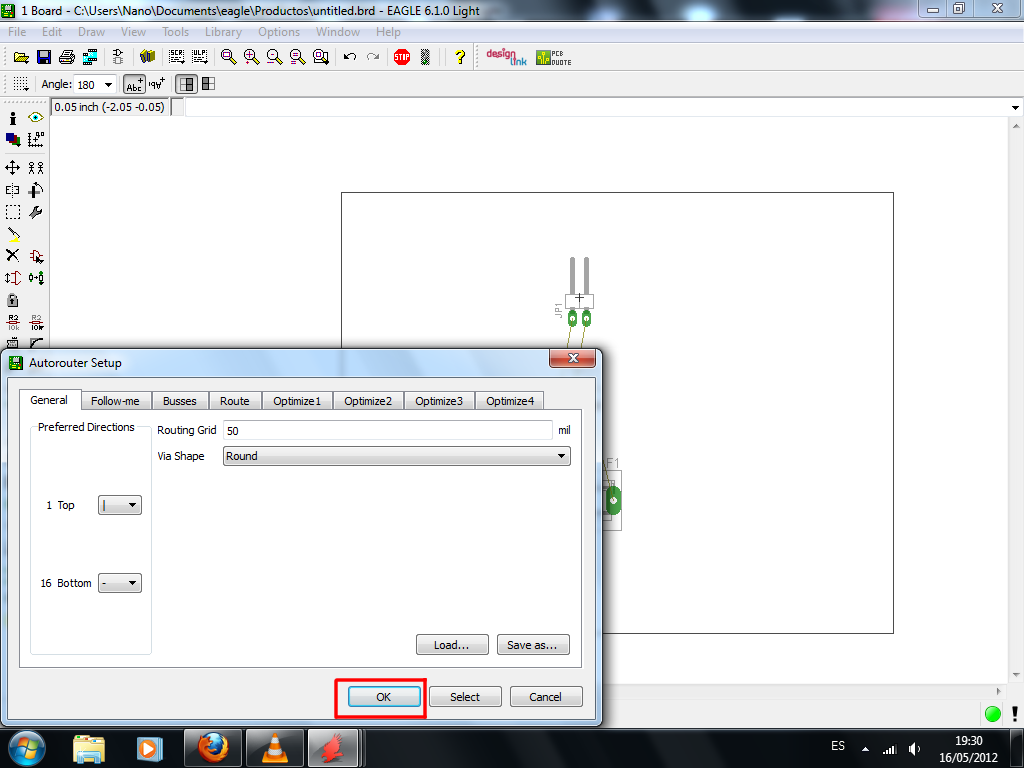

4. Usamos "Auto" para autorotear el circuito, o lo hacemos a mano.

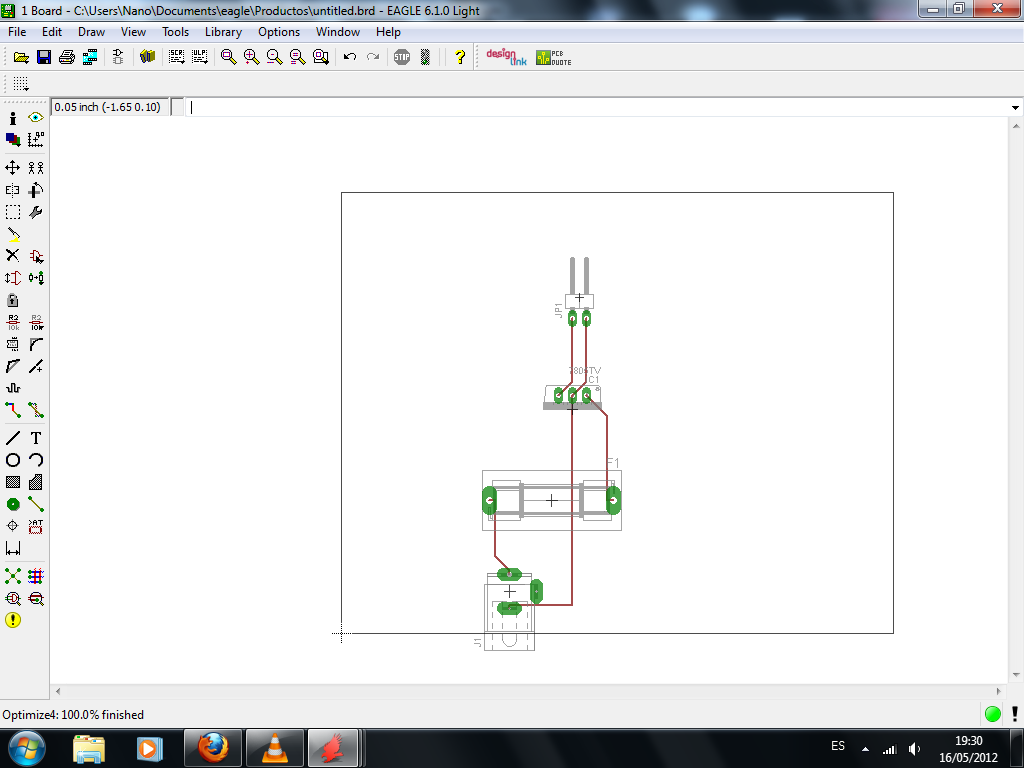

5. Ya tenemos las pistas creadas, supongamos ahora que el grosor que tienen no nos vale por los motivos que sean.
6. Nos vamos a la herramienta "Change" la que tiene forma de llave inglesa.

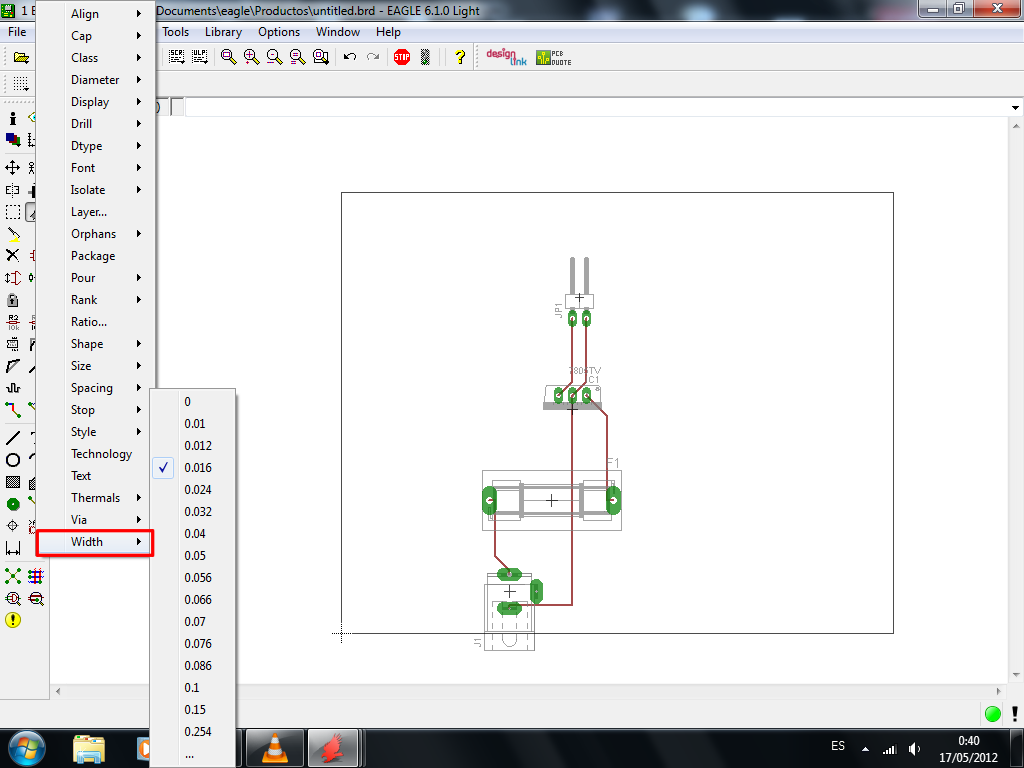

7. Dentro de ella, en el menú que aparece, buscamos la ultima opción, "Width", al ponernos sobre ella se abrirá otro menú desplegable con las medidas posibles de pista.

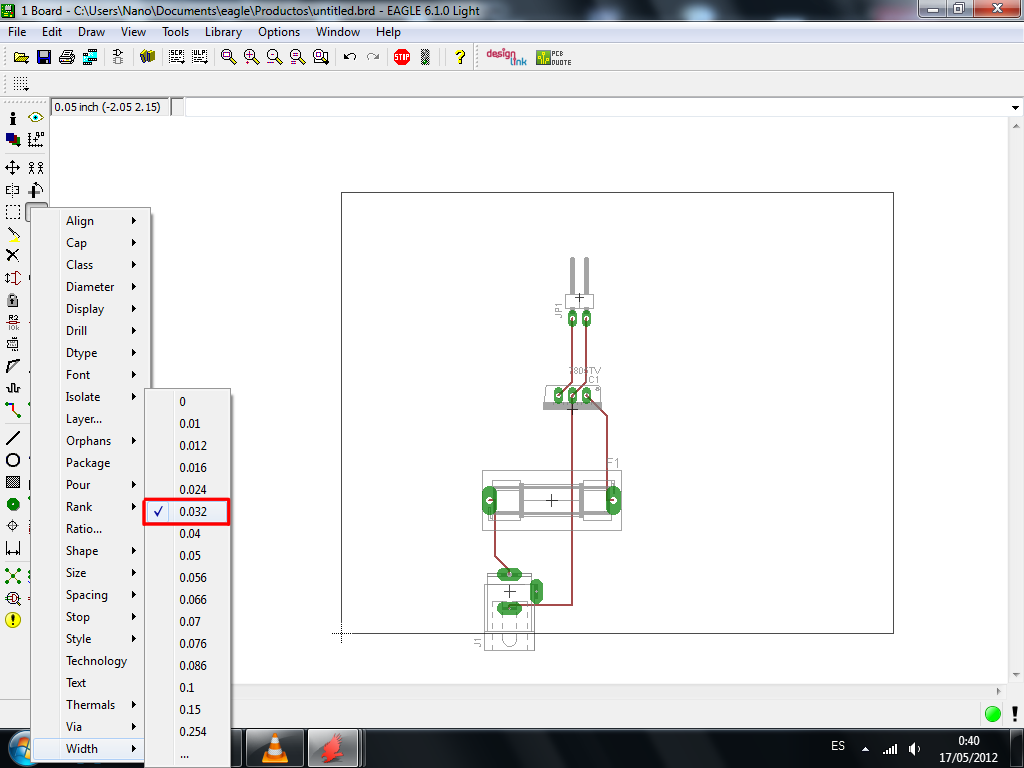

8. Buscamos el grosor que más nos interese y hacemos click para seleccionarlo.
9. Por ultimo, solo nos queda hacer click sobre aquellas pistas en las que queramos modificar su grosor.
