Diseño de esquematicos

Eagle

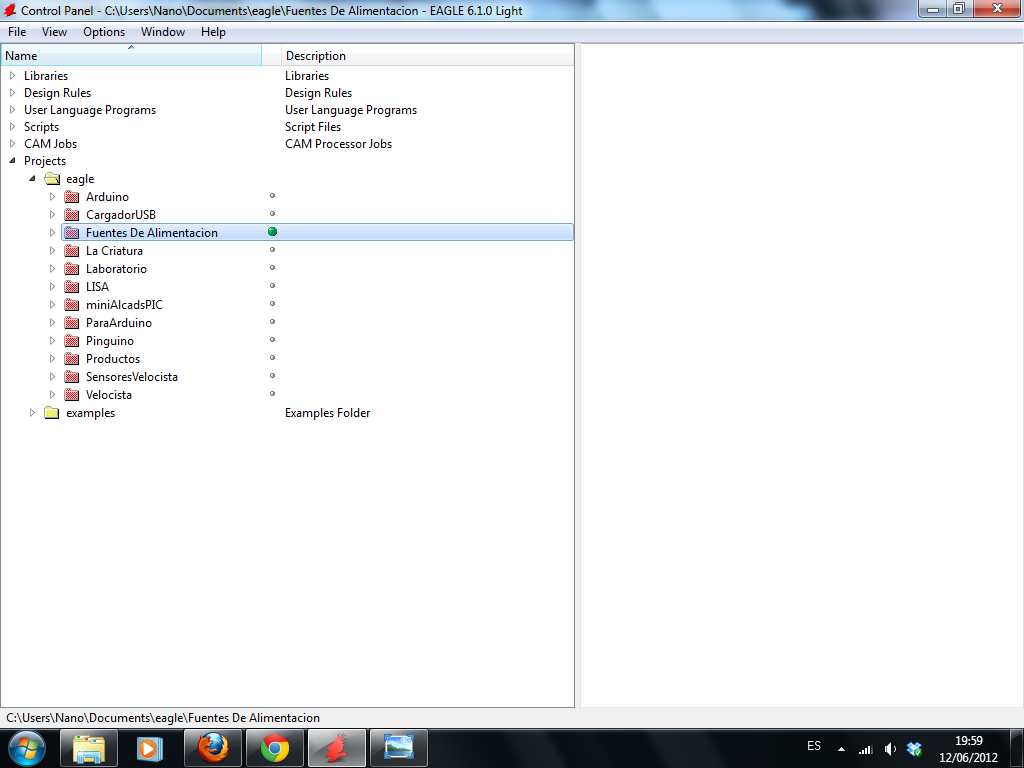

Al abrir el EAGLE nos encontramos con una ventana de este tipo:

Imagen

Desde aquí podemos ver los distintos proyectos que tenemos,dentro de ellos se encuentran los esquematicos y los diseños de PCB correspondientes.

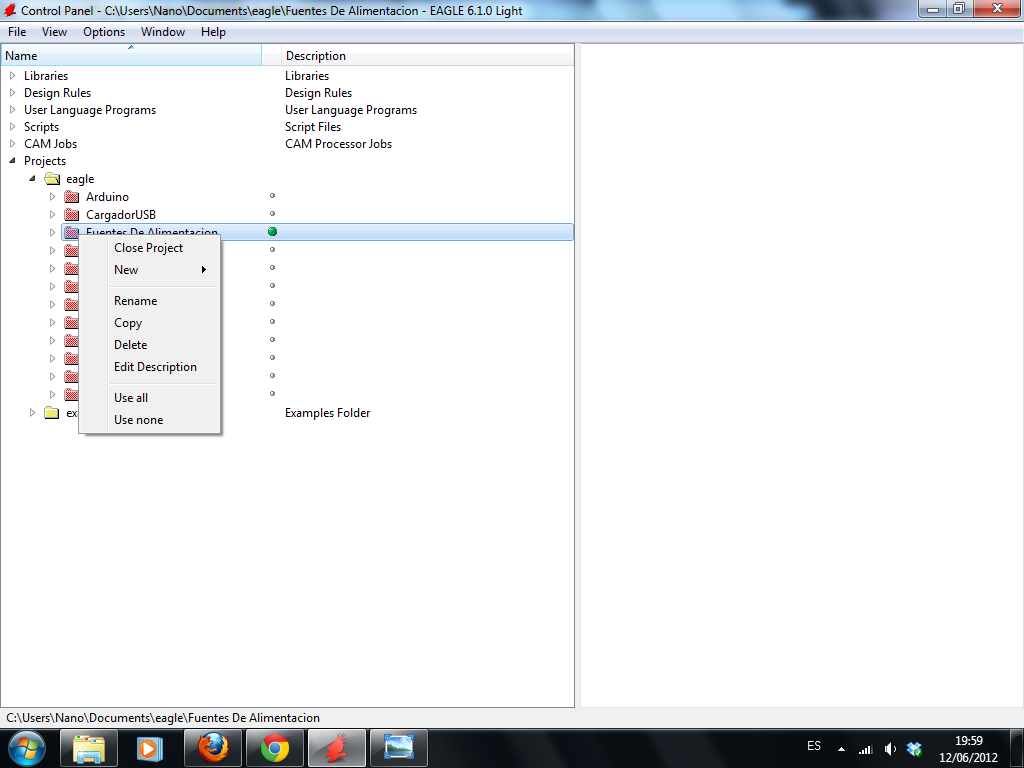

Si seleccionamos uno de estos proyectos y hacemos clic con el boton derecho del ratón nos aparece un menú desplegable con distintas acciones que podemos realizar sobre dicho proyecto.

Imagen

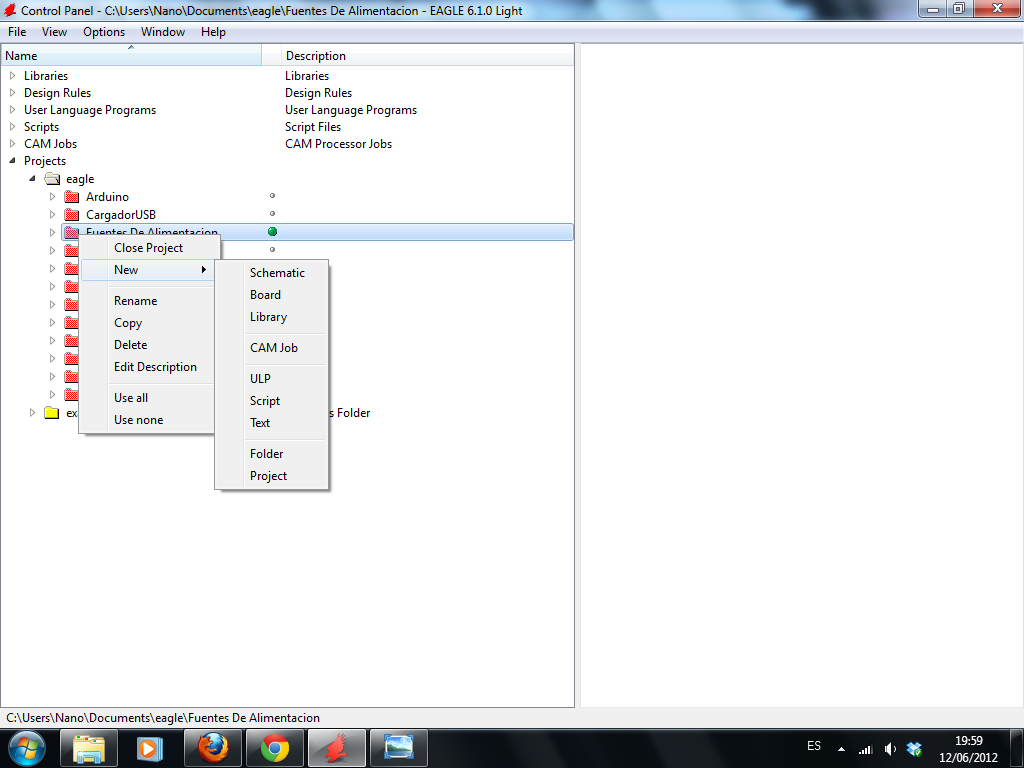

Nos colocamos con el ratón sobre la opción new y aparece un nuevo menú desplegable. Hacemos clic sobre Schematic

Imagen

Automaticamente se abre el entorno de trabajo para desarrollar nuestros esquemas.

Imagen

Buscamos el icono de add y hacemos clic en él.

Se nos abre una nueva ventana, en la que aparecen listados todos los componentes con los que cuenta EAGLE. Estan ordenados por familias de componentes.

Imagen

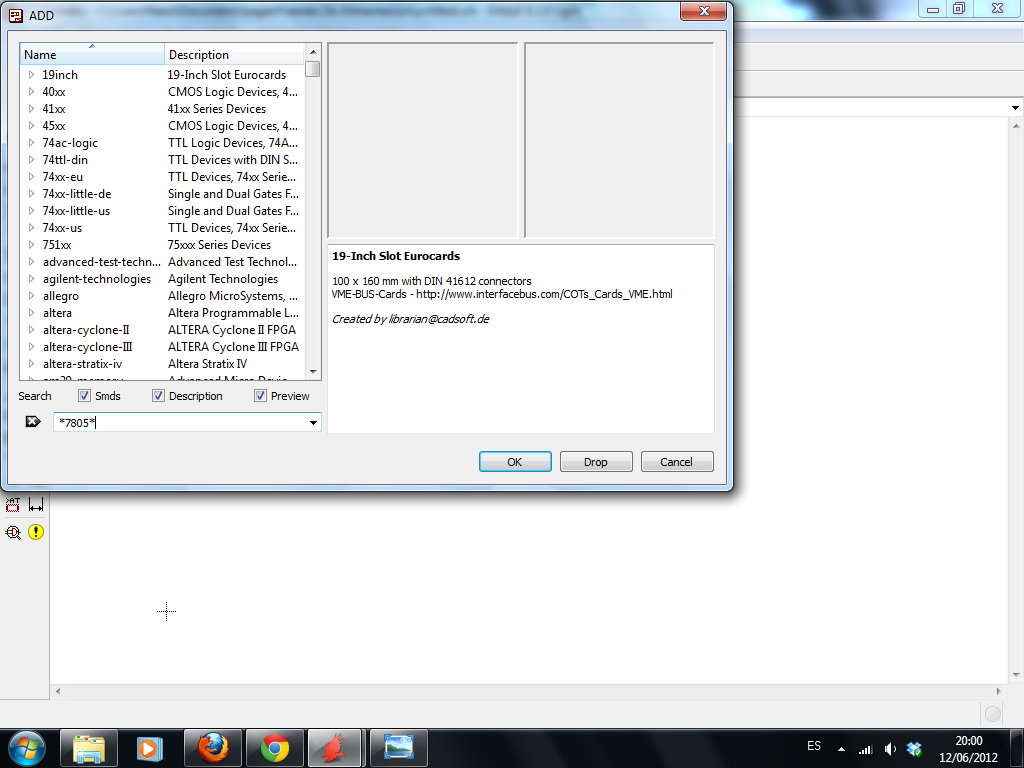

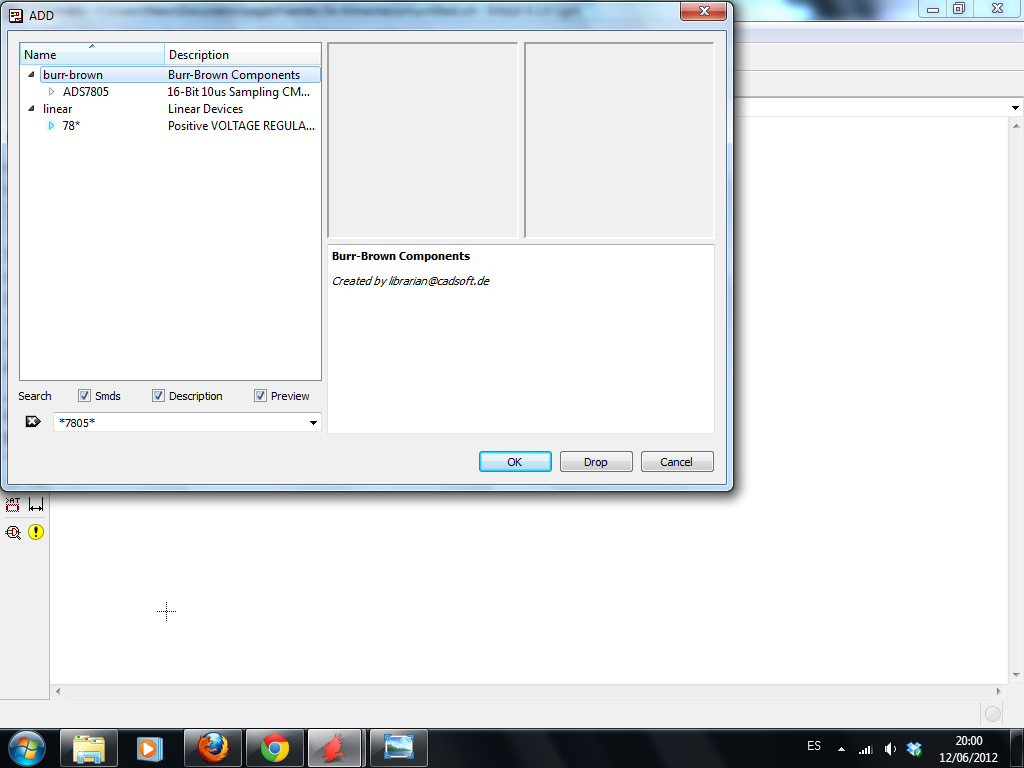

En la parte inferior existe un cajetin para realizar busquedas. Lo mejor es que al hacerlo pongamos un * antes y despues del nombre del componente, asi buscara los resultados similares, en lugar de buscar exactamente lo que ponemos

Imagen

Si damos al intro nos aparece una lista de resultados que coinciden con nuestra busqueda.

Imagen

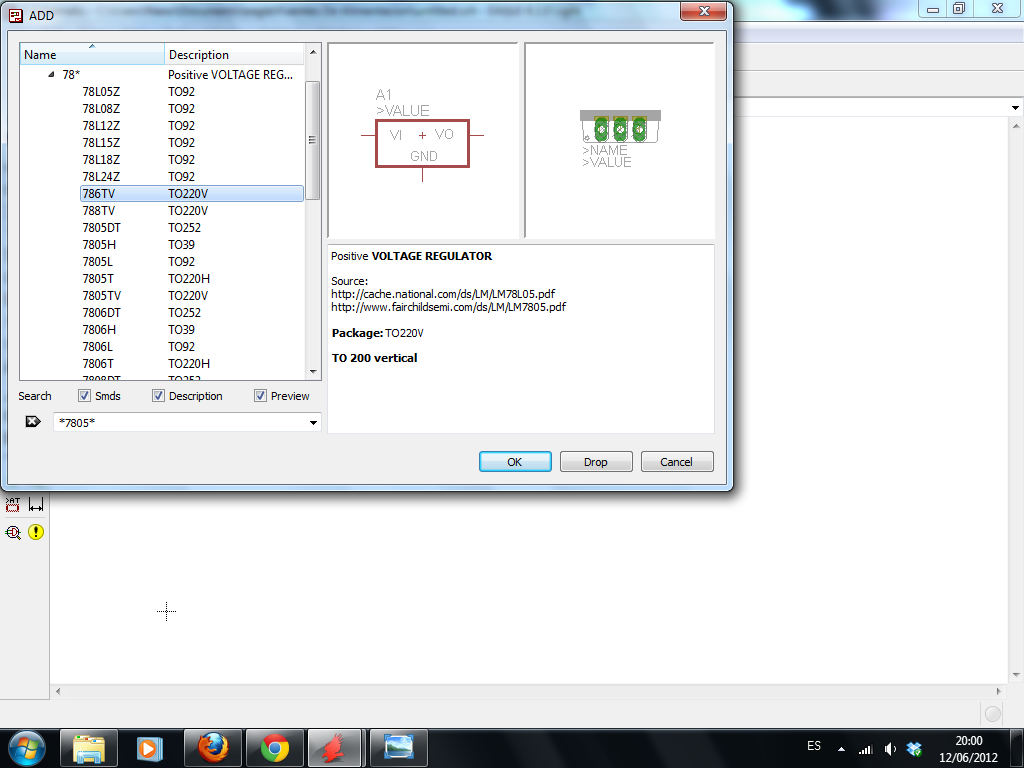

Al desplegarla nos muestra todos los componentes que responden a la busqueda realizada. En esa lista se encuentran componentes similares y también distintos encapsulados de cada uno de ellos.

Imagen

Seleccionamos el que nos interesa y hacemos clic en aceptar

Imagen

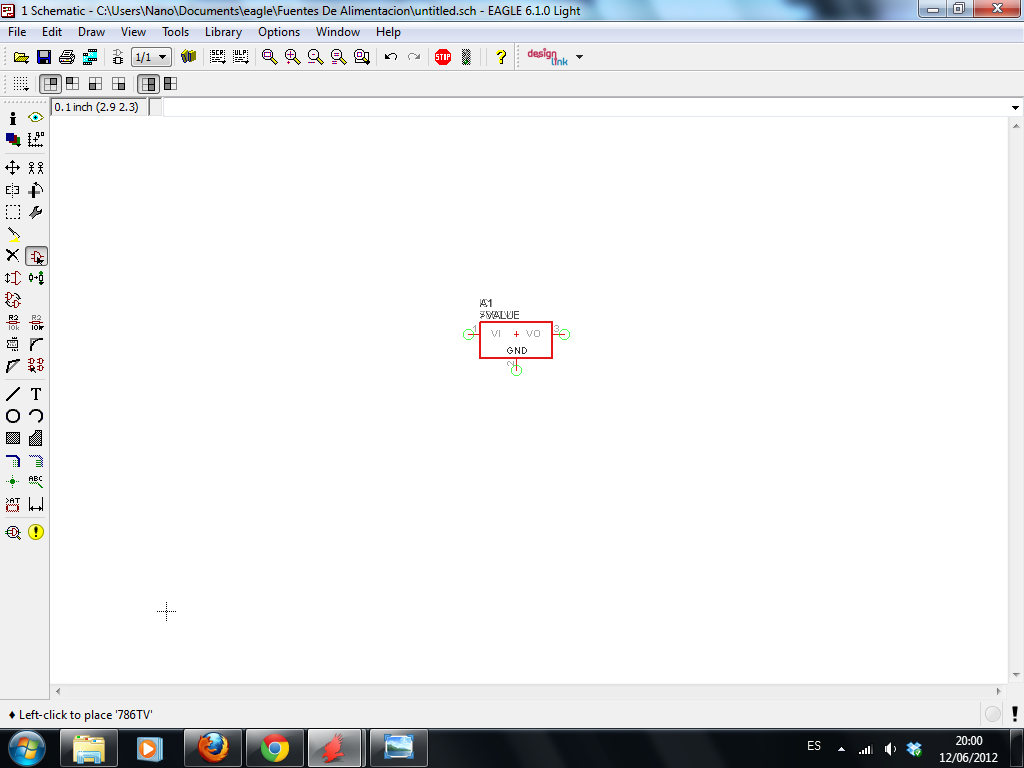

Ahora podemos colocar el componente en la zona que más nos interesa dentro de nuestro area de trabajo. Para fijar el componente bastará con hacez clic

Imagen
Repetimos la misma operación para cada componente de nuestro esquema.

Ya tenemos listos todos los componentes que necesitamos para nuestro esquema y los hemos colocado en el area de trabajo de forma que nos sea comodo conectarlos entre si.

Imagen

Seleccionamos ahora la herramienta NET

Imagen

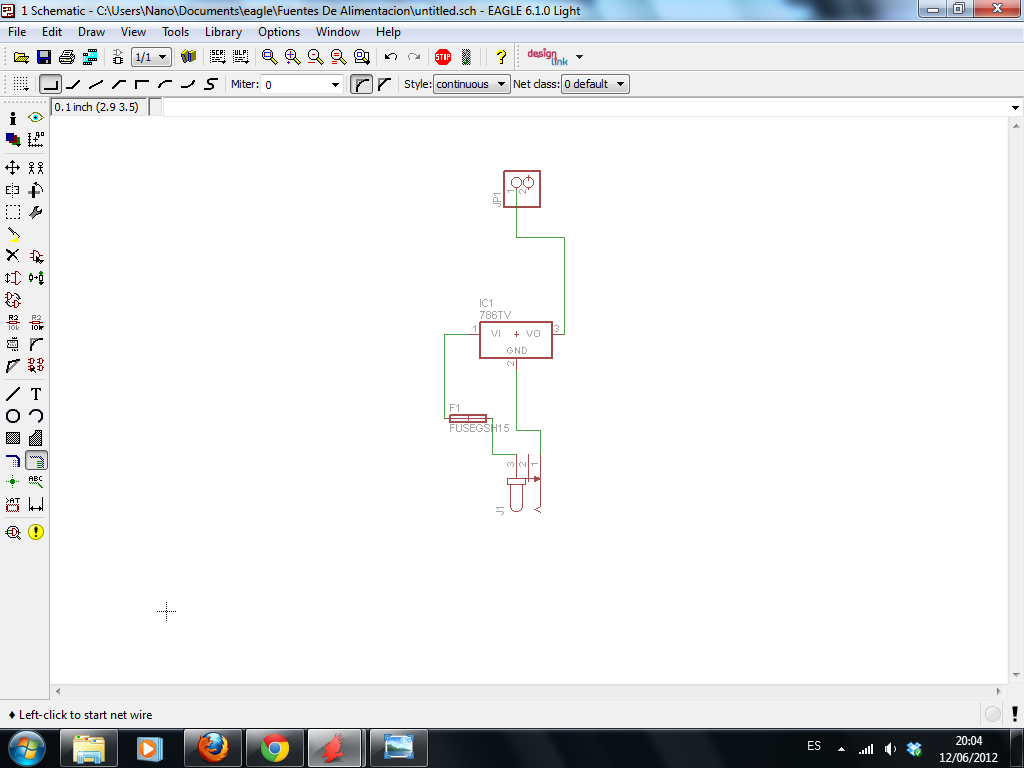

Vamos haciendo clic entre los extremos de los componentes que queremos unir, de esta forma los conectamos mediante un cable.

Imagen

Repetimos la operación con todos los componentes que tengan que ir unidos.

Imagen

Ya tenemos realizadas todas las conexiones.

Imagen

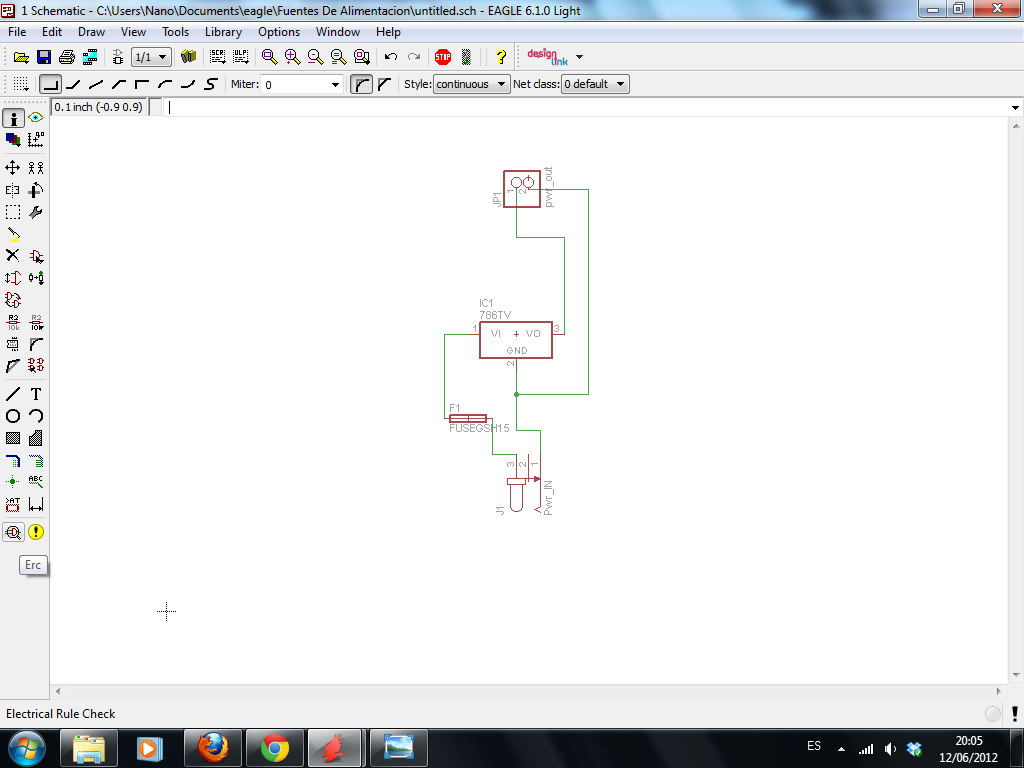

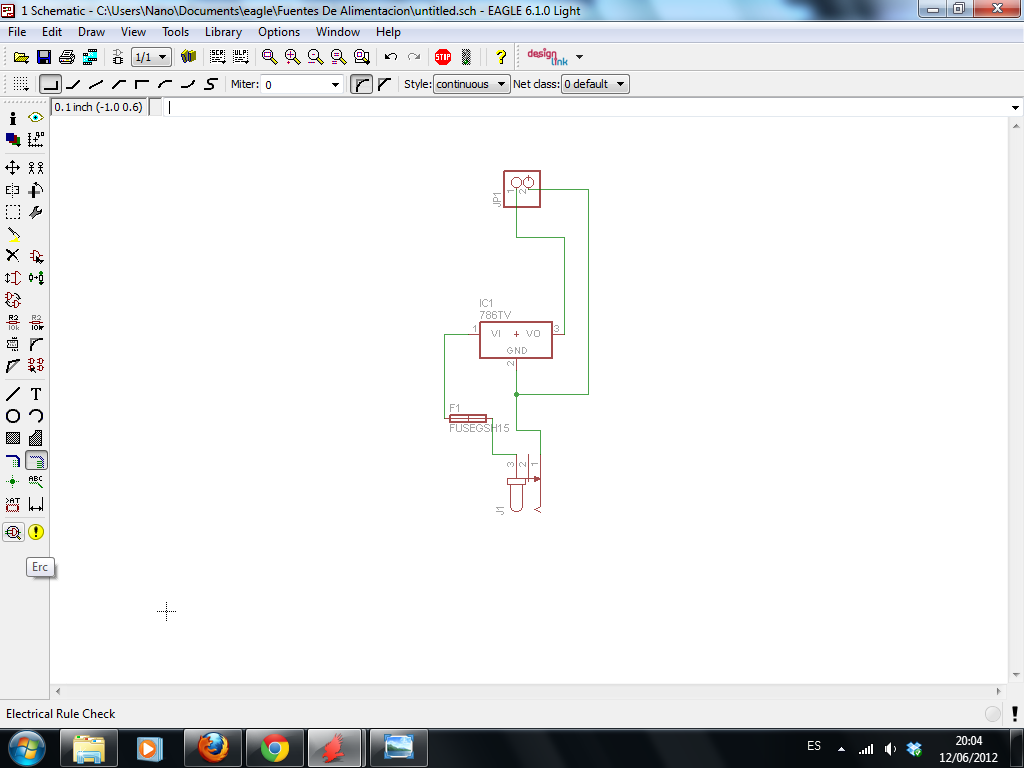

Ahora vamos a la herramienta erc, la seleccionamos.

Imagen

Nos muestra una lista de advertencias y errores que puede contener nuestro esquema.

Imagen

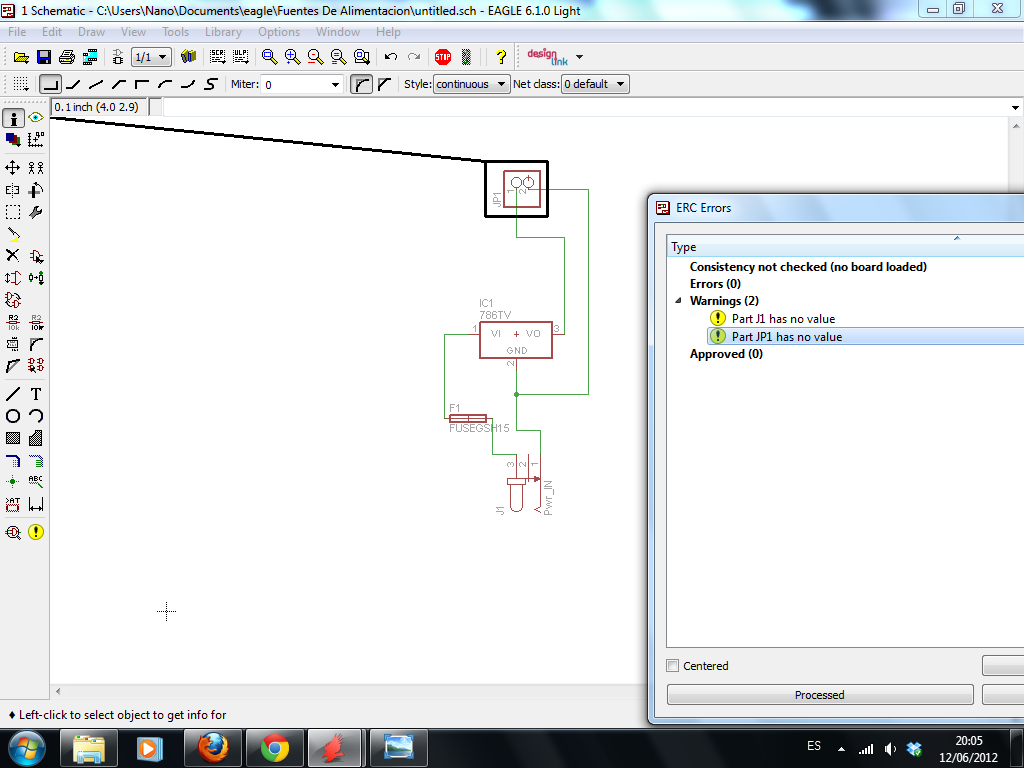

En este caso solo son algunas advertencias . Si hacemos clic sobre ellas nos señala el lugar en el que se ha producido.

Imagen

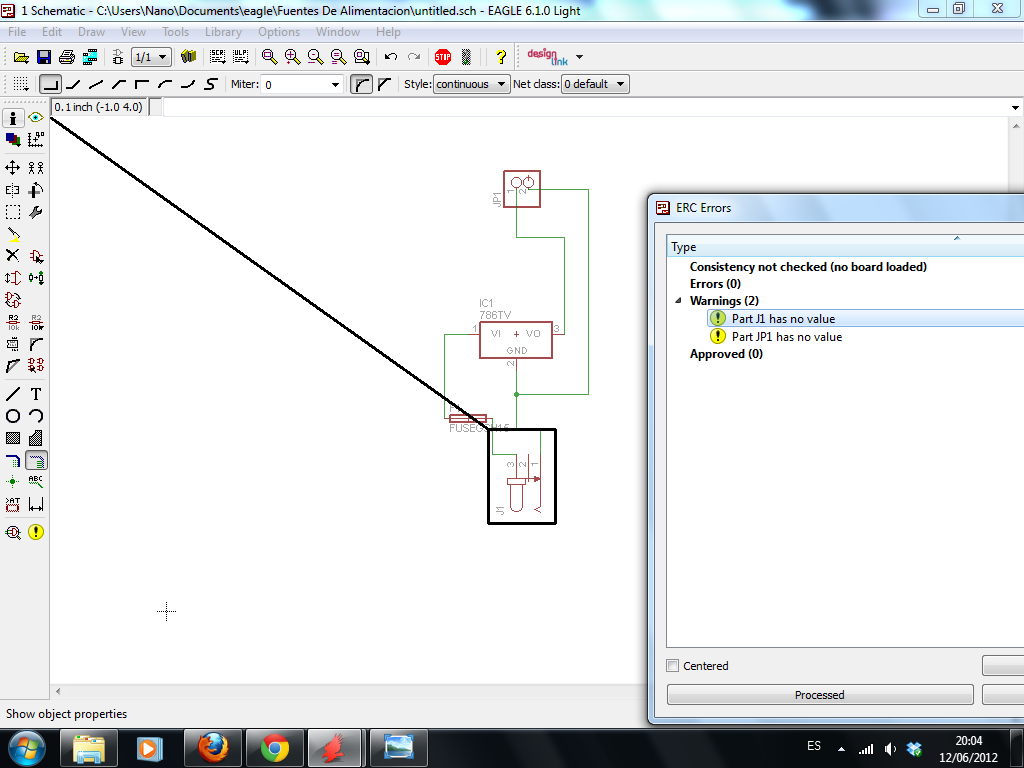

Nos esta avisando de que tenemos componentes sin nombre o valor.

Imagen

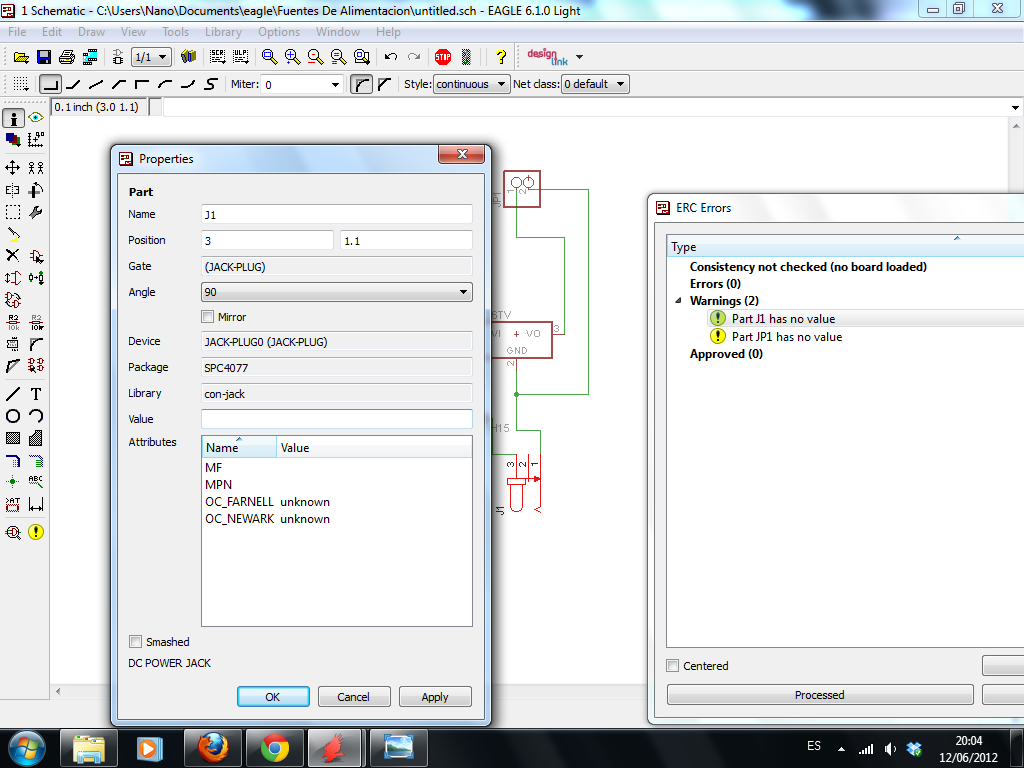

Para solucionarlo, seleccionamos la herramienta de información y le asignamos un valor.

Realizamos el mismo proceso para todos los avisos.

Imagen

Volvemos a seleccionar la herramienta src para asegurarnos de que hemos solucionado todos los problemas.

Imagen

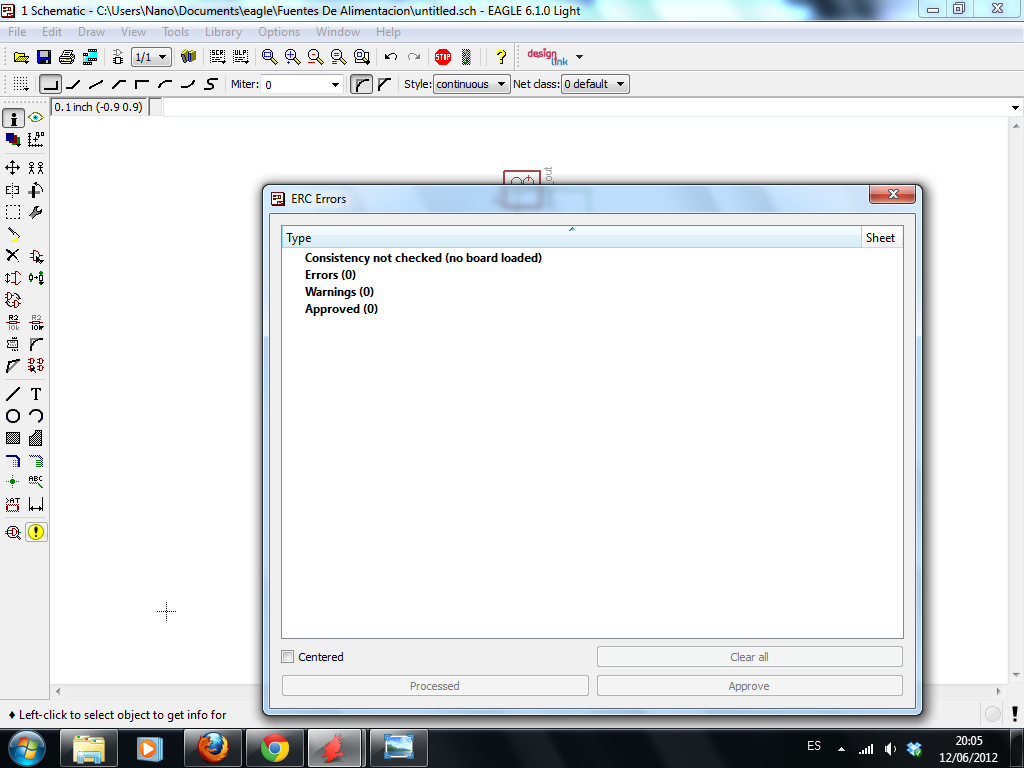

Ahora el cuadro sale vacio indicandonos que se han solucionado todos los probelmas.

Imagen

Ya tenemos terminado nuestro esquema.

Imagen
