Recuadros de Cobre en las PCBs

En este tutorial vamos a aprender a crear un marco de cobre en nuestra PCB usando eagle.

Generalmente esto se hace por varias razones, la principal es acelerar el atacado de la placa (cuanto menos superficie de metal tenga que "comerse" el ácido,antes estará terminada la placa), también para evitar dañar pistas durante este mismo proceso( si hay mucho espacio sin pistas que atacar, el ácido tardará más tiempo, y las pistas que ya estaban definidas seguirán expuestas al ácido, lo que podría dañaras. )

Además, por lo general se aprovecha esta "Macropista" para llevar el GND, ya que es común a todos los componentes.

El proceso para crearlo es sencillo:

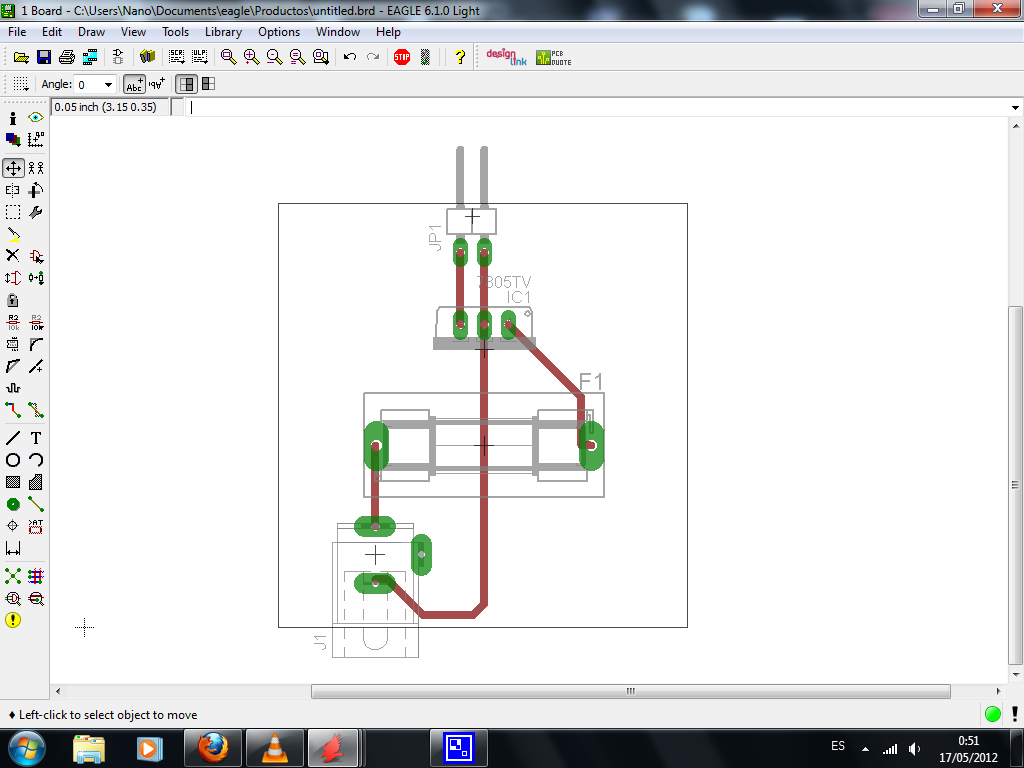

1. Tenemos ya creada nuestra PCB, con sus correspondientes pistas trazadas.

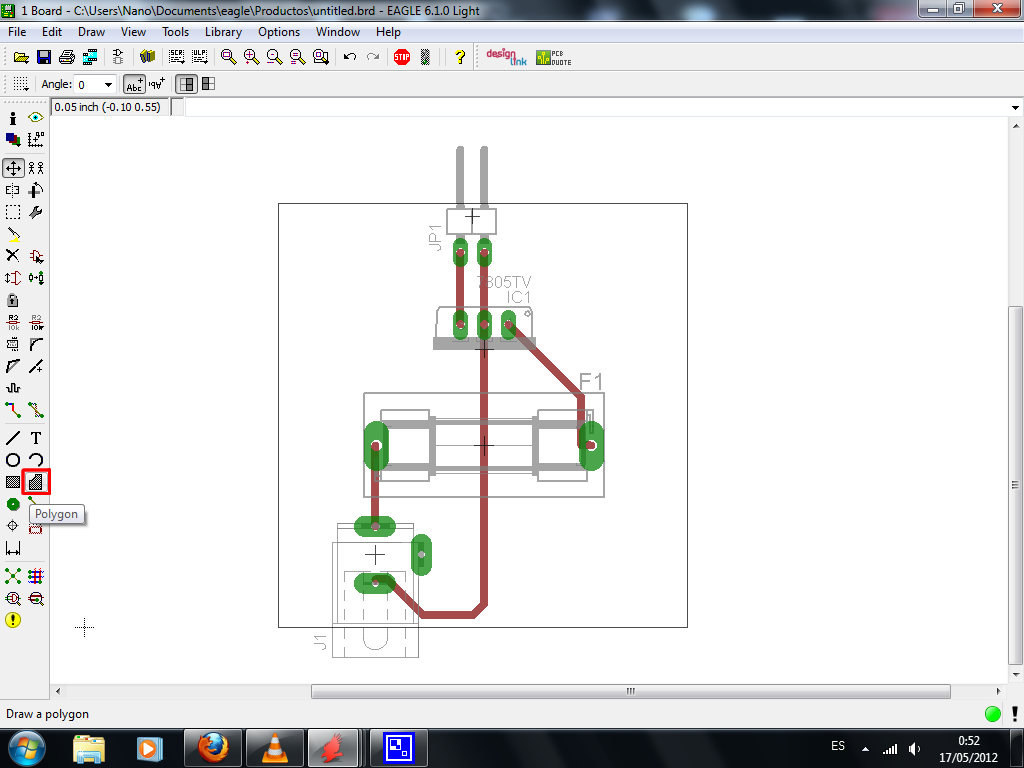

2. Seleccionamos la herramienta "Polygon"

3. Pinchamos cerca del borde de la PCB y arrastramos el ratón formando una figura geométrica que cubra la placa.

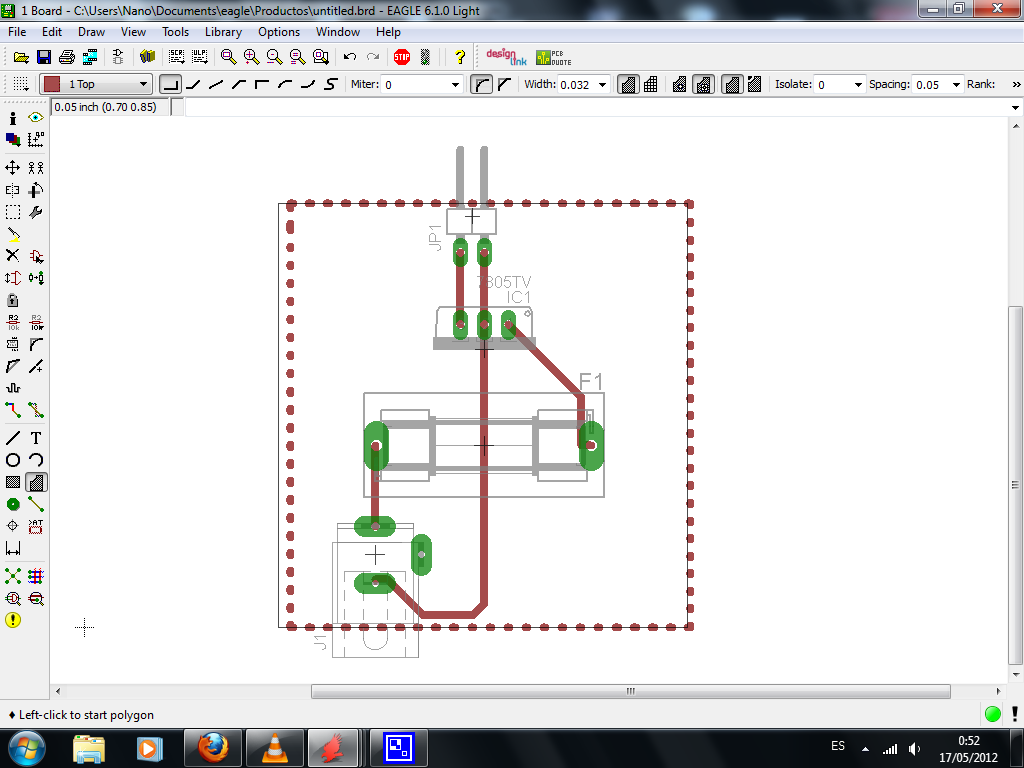

4. Cuando completemos la figura (debe terminar en el punto donde empezó) soltamos y se nos mostrará esto:

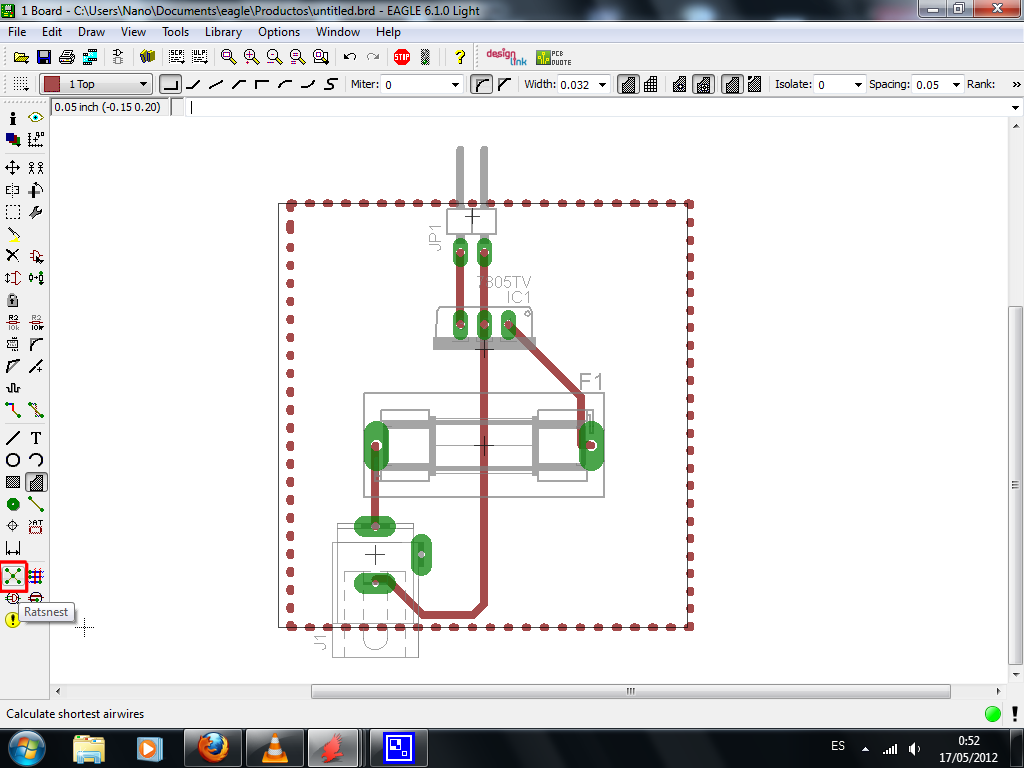

5. Hacemos clic sobre la herramienta "Ratsnest"

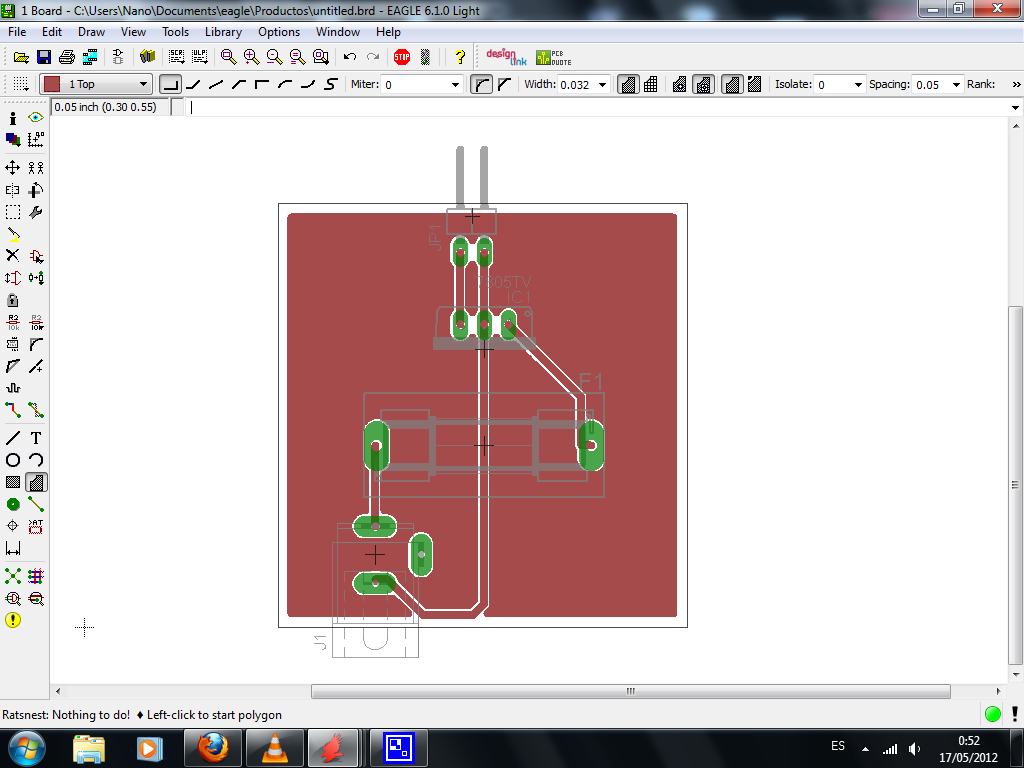

6. Ya esta, automáticamente Eagle rellena los espacios en blanco, dejando la separación necesaria para que esta zona de metal no haga entrar en "corto" el resto de las pistas.
