Tutoriales: El integrado TA8050P

El TA8050P es un controlador de motores de corriente continua, gracias a él podremos controlar el sentido de giro de un motor.

Además este tipo de integrados nos evita otro problema que existe a la hora de controlar este tipo de motores desde un microcontrolador, como puede ser un Arduino, un Pinguino, un PIC.. etc. Y es que todos estos dispositivos entregan en sus salidas 5V, insuficientes para mover un motor. En cambio el TA8050P entregará en su salida la tensión suministrada por su patilla 7. El fabricante nos recomienta que esta sea de entre 6 y 16 V, pero deberemos tener en cuenta también cuanto pueden soportar nuestros motores.

Por si todo esto fuera poco, también nos evita que el consumo de los motores pueda dañar nuestros microcontroladores, estos por lo general entregan a su salida unos poco miliAmperios, mientras que nuestro TA8050P puede entregar hasta 1.5A

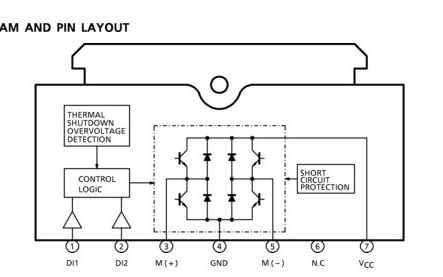

Sus Terminales

Pin	Función	Descripción
1	Di1	Pin de control 1
2	Di2	Pin de control 2
3	Salida 1	se conecta a uno de los polos del motor
4	GND	Conectado a tierra
5	Salida 2	Conectado al polo del motor que queda libre
6	NC	No se usa.
7	Alimentación	Aquí conectaremos la alimentación que queremos que llegue a los motores.

Funcionamiento

El TA8050P funciona según la siguiente tabla de verdad:

Entradas		Salidas
DI1	DI2	M(+)	M(-)
1	1	0	0
0	1	1	0
1	0	0	1
0	0	0	0

O lo que es lo mismo:

Entradas		Salida
DI1	DI2	Motor
1	1	Parado
0	1	Movimiento
1	0	Movimiento Inverso
0	0	Parado

El TA8050P cuenta además con medidas de seguridad para evitar quemarse o dañar otros componentes. Como un protección de sobrevoltaje en los pines de entrada o detección de cortocircuitos en los de salida.

Montajes

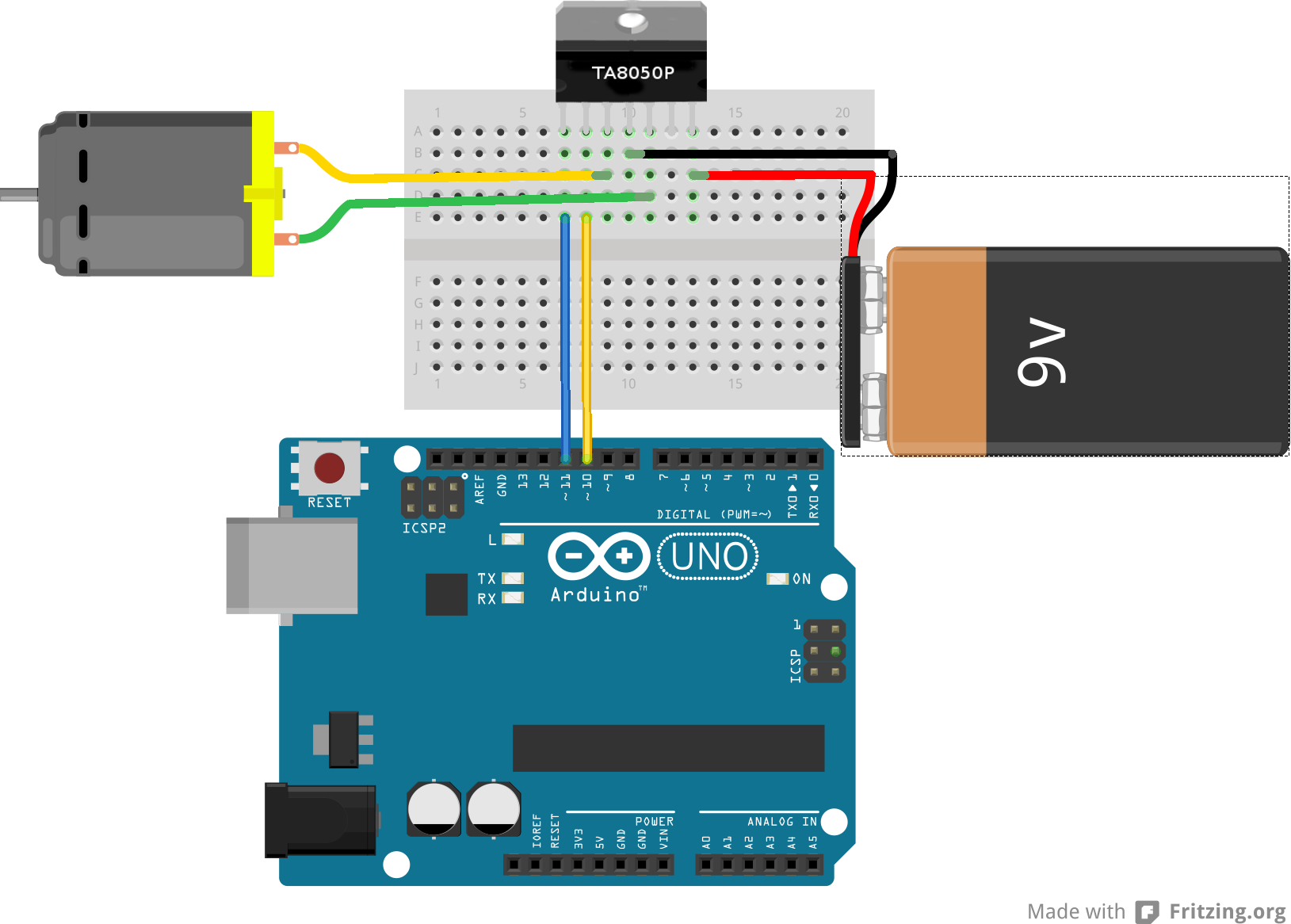

Control de un motor de CC con Arduino y TA8050P

	    //Declaramos el nombre de los pines
    int dl1 = 11;
    int dl2 = 10;

    void setup(){
        //declaramos que el pin 10 y 11 son salidas
        pinMode(dl1,OUTPUT);
        pinMode(dl2,OUTPUT);
    }

    void loop(){
        //avanza 3 segundos
        digitalWrite(dl1, HIGH);
        digitalWrite(dl2, LOW);
        delay (3000);

        //Se para 3 segundos
        digitalWrite(dl1, HIGH);
        digitalWrite(dl2, HIGH);
        delay(3000);

        //retrocede 3 segundos
        digitalWrite(dl1, LOW);
        digitalWrite(dl2, HIGH);
        delay(3000);

        //Se para 6 segundos
        digitalWrite(dl1, LOW);
        digitalWrite(dl2, LOW);
        delay(6000);
    }

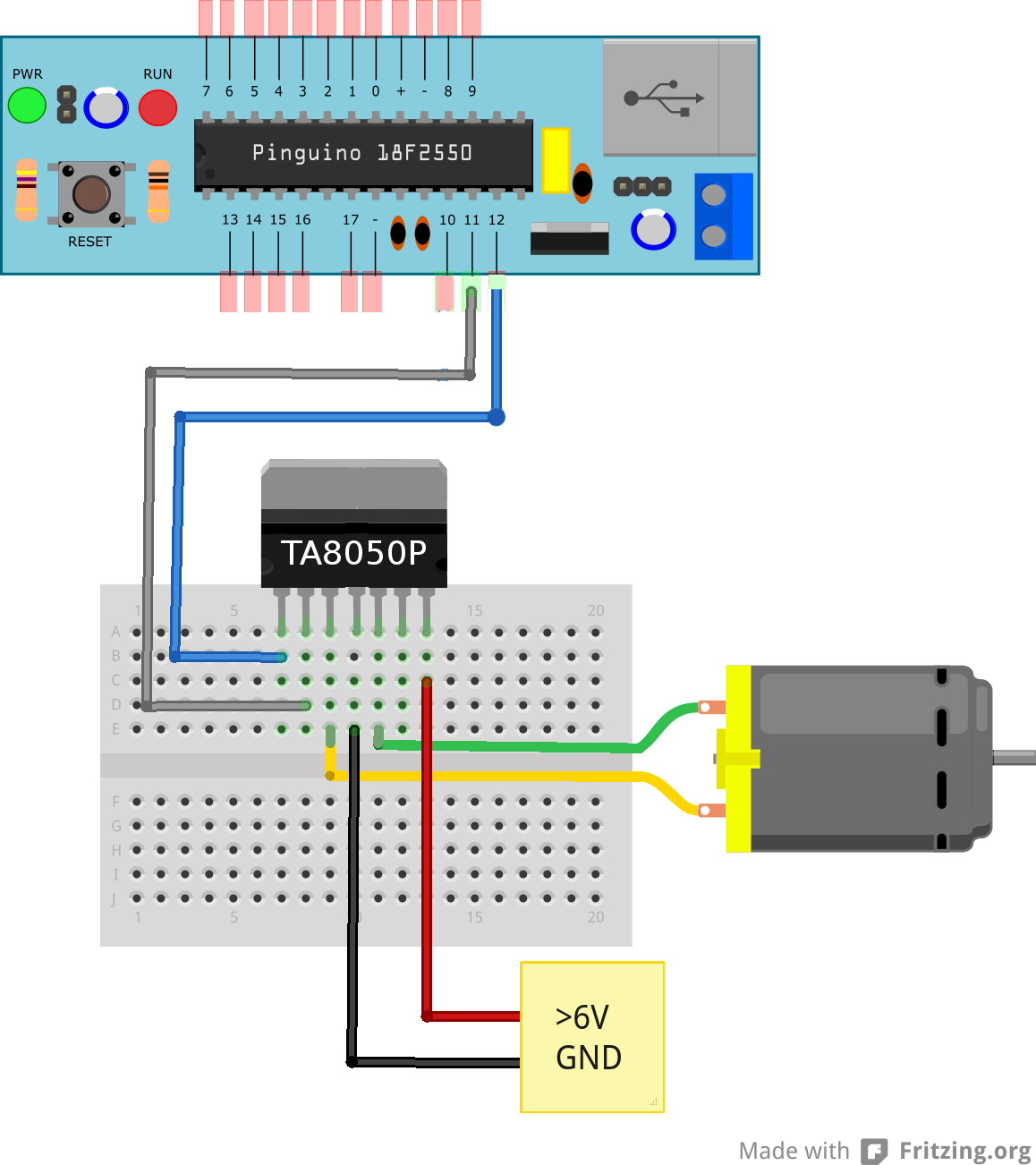

Control de un motor de CC con Pinguino y TA8050P

	 void setup(){
     pinMode(11,OUTPUT);
     pinMode(12,OUTPUT);
}

void loop(){
     //giro en un sentido
     digitalWrite(11,HIGH);
     digitalWrite(12,LOW);
     delay(2000);

     //gira en el otro sentido
     digitalWrite(11,LOW);
     digitalWrite(12,HIGH);
     delay(2000);

     //para el giro motor
     digitalWrite(11,LOW);
     digitalWrite(12,LOW);
     delay(2000);

    //acelerar
    for(int i=0; i<=255; i++){
        analogWrite(11, i);
    }

    //decelerar
    for(int i=255; i>0; i--){
        analogWrite(11, i);
    }

    //acelerar en sentido inverso
    for(int i=0; i<=255; i++){
        analogWrite(12, i);
    }

    //decelerar en sentido inverso
    for(int i=255; i>0; i--){
        analogWrite(12, i);
    }
}
