Vamos a utilizar un Relé para controlar una lampara convencional desde Arduino.
Si quieres saber cómo funciona un Relé, puedes encontrar información en nuestro tutorial sobre los relés.

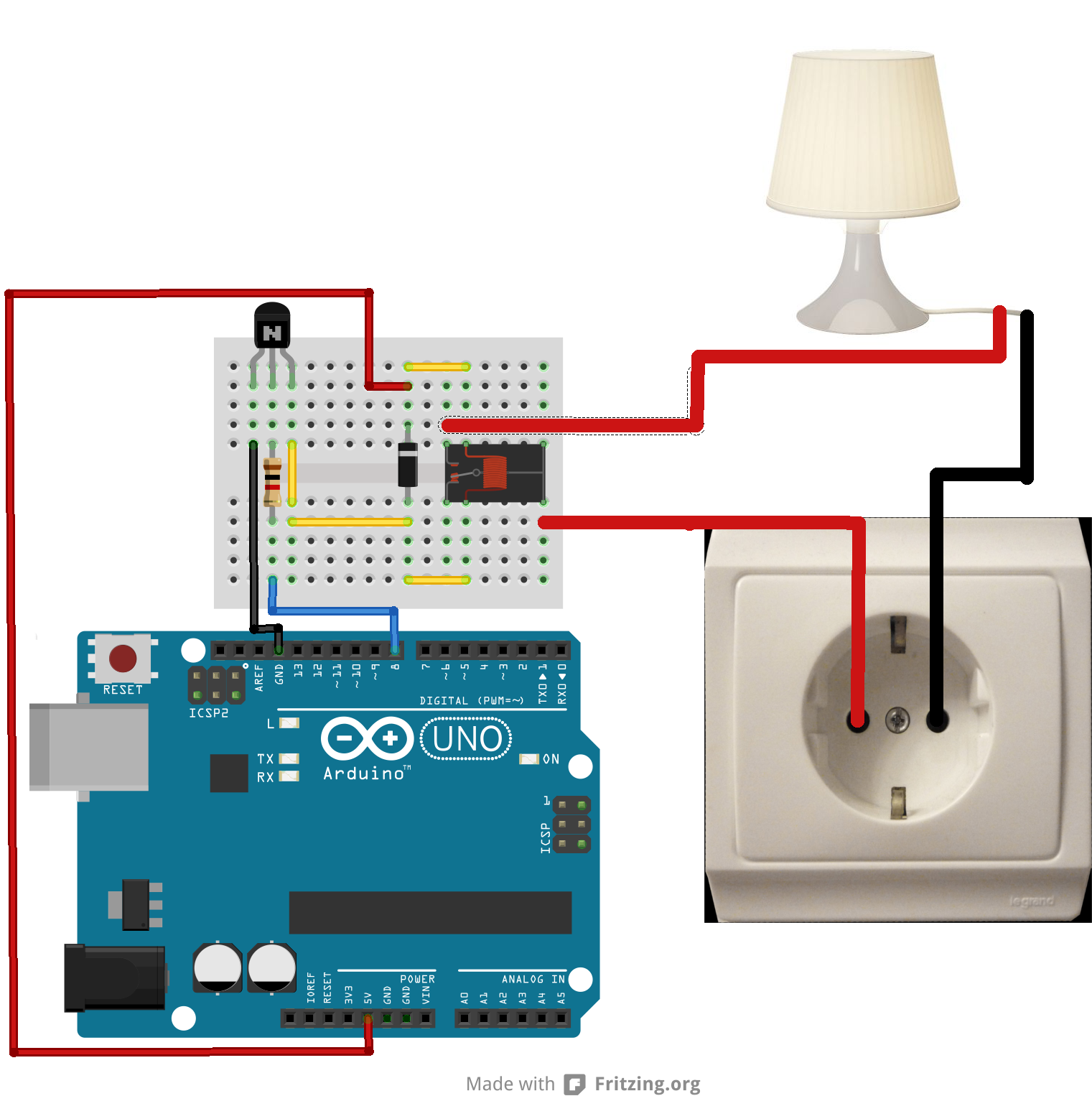

IMPORTANTE: En este circuito se trabaja con tensiones y voltajes muy alto que pueden ser mortales. EXTREME las precauciones.El montaje es muy simple:
Cómo podemos ver, además de la lampara, el relé y Arduino necesitamos un transistor y un diodo,veamos para que sirve cada uno de ellos:
La tensión que puede entregar arduino por sus patillas es muy limitada, para asegurarnos de que el circuito funcionará correctamente y Arduino no sufrirá daños usaremos un transistor. Este elevará la tensión de la señal que entrega Arduino y con ella se activará el Relé.
El diodo, por su parte, evita que Arduino pueda sufrir daños en los picos que puedan producirse cuando se activa o desactiva la bobina del relé.
Por lo demás el funcionamiento es muy simple, cuando la patilla a la que esta conectado el circuito del Relé esta en HIGH, el relé se activa, cerrando el circuito que alimenta la lampara, y por lo tanto esta se enciende.
El código para hacer esto es muy simple:
int miRele = 8;
void setup(){
pinMode(miRele,OUTPUT);
}
void loop(){
//Encendemos la lampara mandando una señal HIGH al relé
digitalWrite(miRele,HIGH);
//La mantenemos encendida durante 4seg
delay(4000);
//Desactivamos el relé y veremos cómo la lampara también se apaga.
digitalWrite(miRele,LOW);
//La dejamos 4segundos apagada
delay(4000);
}
Este es un montaje muy simple, pero usar relés abre multitud de posibilidades. Podemos utilizarlos en dómotica, o controlar elementos de nuestro día a día con un mando a distancia, por ejemplo.
