Este circuito puede tener multiples aplicaciones. Algo ( una alarma que se dispara, una luz que se enciende, una puerta/ventana que se abre,alguien que apreta un botón.. lo que sea.) pone en marcha este circuito, que hace sonar intermitentemente una bocina a modo de alarma.
En este caso, tenemos el 555 configurado en aestable, de este modo, cuando el 555 entrege un pulso alto lo que hará será activar el altavoz piezoelectrico pero en esta ocasion en lugar de poder ver el puslo alto con un led, podremos escucharlo gracias al altavoz piezoelectrico, que será quien emita el sonido.

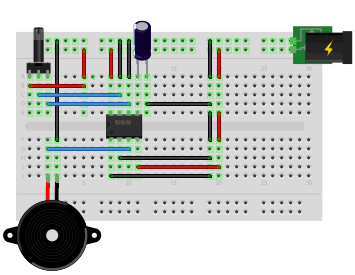

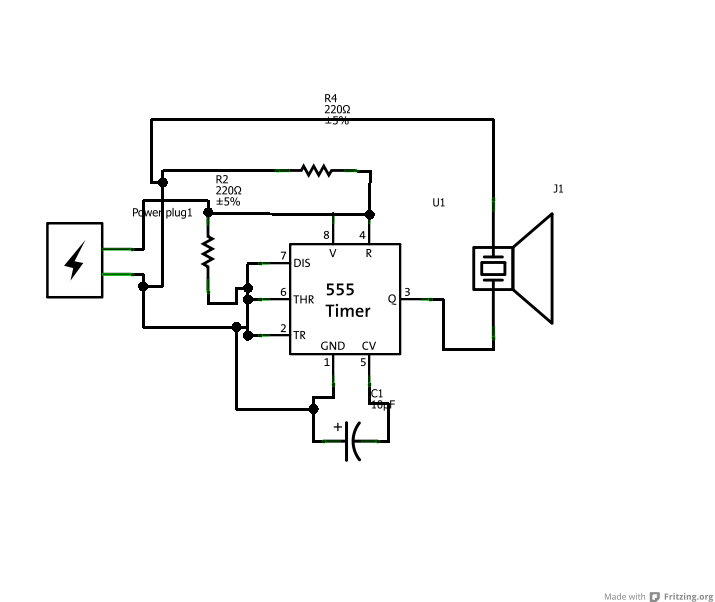

En el caso del esquema de arriba, comenzaria a sonar tan pronto como reciba corriente, ya que el disparador esta conectado a Vcc, pero podriamos conectarlo a algun sensor, por ejemplo, para que la alarma se dispare ante una determinada causa. Aquí podeis encontrar varias ideas.
En este caso si seria útil colocar un pulsador en el pin de reset, con el fin de poder hacer que cese el sonido y el circuito quede nuevamente armado ante un nuevo evento.
El circuito funciona de la siguiente manera:
Un evento -cualquiera- hace que la patilla del disparador (patilla 2) pase a tner un estado bajo (0V o cercano). Cuando esto ocurre, se activa el 555, que empezará a emitir por su salida (patilla 3) un puslo de ancho determinado por las resistencias conectadas a las patilla 6 y 7 respectivamente. (Para incormación sobre esta relación, visita el tutorial sobre el 555)
Dicho pulso es el que podemos oir gracias al altavoz piezoelectrico.
Si queremos poder para esta alarma, colocaremos un pulsador que corte el paso de corriente a reset del 555 (patilla 4). De este modoe el sonido cesará hasta que de nuevo ocurra el evento que lo desencadenó la primeta vez.
