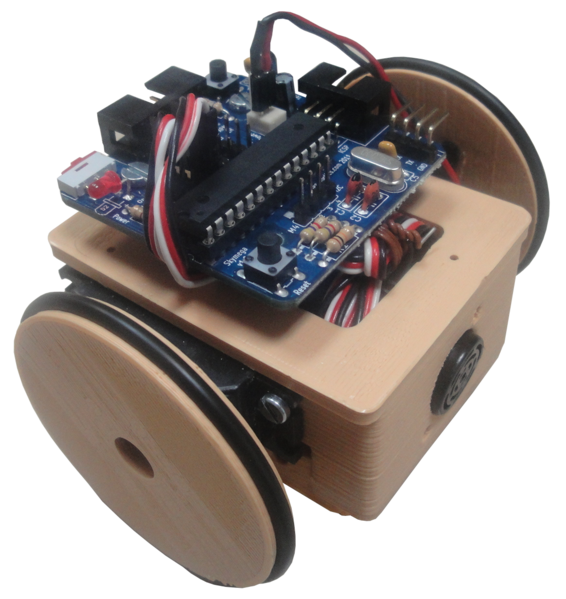

El printbot Miniskybot 2 es la segunda generación de la familia de robots imprimibles Miniskybot. Ha sido financiado y desarrollado dentro del grupo de Robótica y Cibernética de la Universidad Politécnica de Madrid. Las mejoras del robot son:

  • Chásis simplificado
  • Canica como rueda loca
  • Portapilas atornillado al chásis
  • Diseño pequeño y compacto
  • 3 Tipos de ruedas: para servos con corona circular, de 4 ó 6 brazos
  • Compatible con las tarjetas Skymega y Arduino UNO
Materiales
Skybot 1.0 Material Necesario
Material Necesario
Las 4 piezas imprimibles del robot
2 servos de tipo Futaba 3003 o compatibles
2 juntas tóricas de 50mm de diámetro interior y 3mm de grossor
1 Sensores de ultrasonidos (SRF02) (Opcional)
Una canica de 16mm de diámetro
23 tuercas M3
8 tornillos M3x10mm
6 tornillos M3x6mm
Un conector molex hembra de 2 vías
2 pines para el conector molex
Un poco de termorretráctil
Trozos de cable (rojo y negro) de unos 15cm
3 trocitos de papel de plata
4 separadores macho-hembra de M3 x 10mms
Una tarjeta Skymega (O un Arduino UNO)
Montaje
Skybot 2.0 Montaje

Imagen Descripción
Skybot 1.0 Montaje Insertar las tuercas en sus correspondientes huecos en las piezas imprimibles. Para ello seguir las instrucciones de las Montaje de las piezas con tuercas empotradas

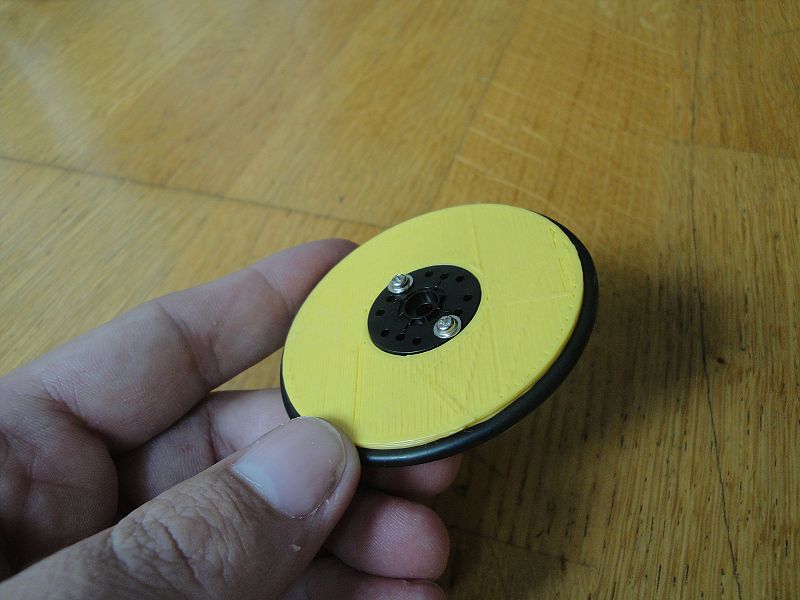

Skybot 1.0 Montaje Montar las ruedas. Seguir estas instrucciones

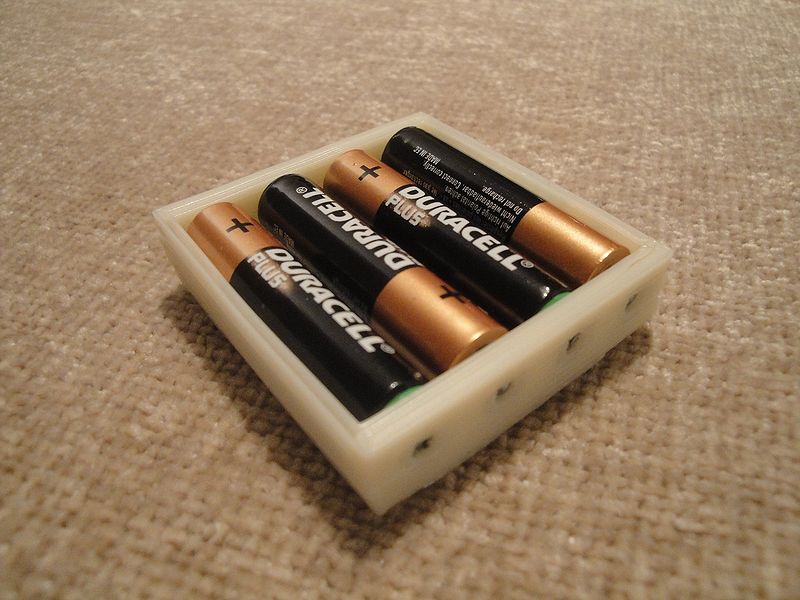

Skybot 1.0 Montaje Montar el portapilas. Seguir estas instrucciones

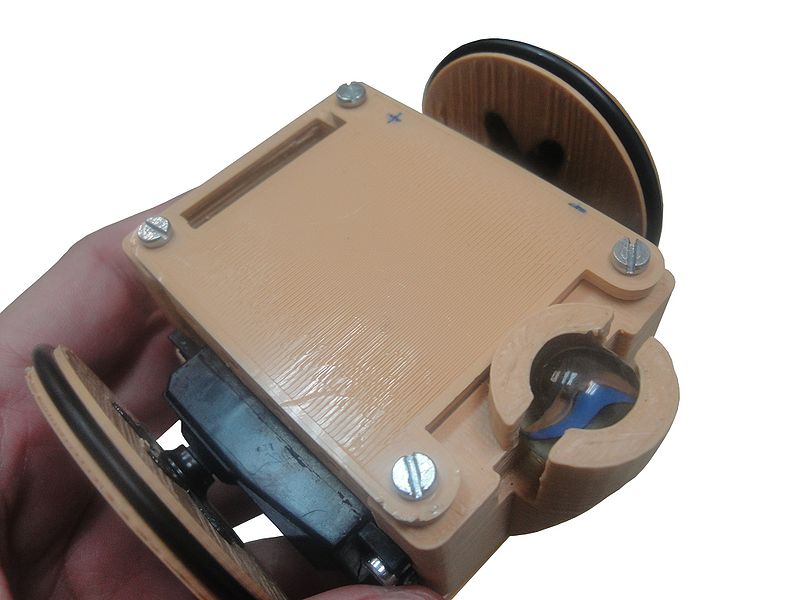

Skybot 1.0 Montaje Ensamblar y atornillar según la imagen.
Descargas
placa skymega placa skymega placa skymega

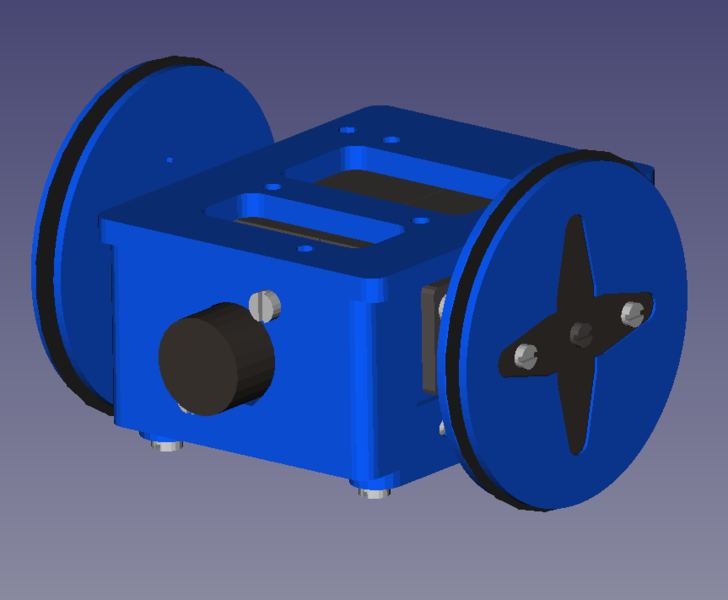

Fuentes del Miniskybot v2 en Openscad Robot ensamblado. Fuentes en Freecad Diagrama de montaje. En Freecad
placa skymega placa skymega
placa SkyMega
Planos del servo Futaba 3003 (PDF) Plano del portapilas (PDF) Plano de las ruedas (PDF) (con corona de 4 brazos)
placa skymega placa skymega
placa SkyMega
Plano del chásis (PDF) Planos del miniskybot en svg Descargar Todo
Galeria de Imagenes
skybot v2 skybot v2 skybot v2
skybot v2 skybot v2 skybot v2
Galeria de Vídeo
