Con la intención de hacer más fácil la detección de humedad o exceso de riego en las plantas busqué por la red algo sencillo de hacer.
hay diferentes tipos de sensores de humedad caseros, con ic 555ne etc, pero creo que el que he fabricado es muy sencillo de hacer, además cuenta con material reciclado, como el transistor npn, he probado varios y todos funcionan, así que a tirar de los que desmonte de una radio vieja.
Materiales
| Cantidad | Componente | valor |
|---|---|---|
| 2 | Resistencia | 1KOhm |
| 1 | Trasnsitor NPN | 2N2222 |
| 1 | LED | - |
| 1 | Jumper | - |
| Pines | - | |
| 1 | Placa de Baquelita | - |
| 2 | Trozos de Alambre | - |
| 1 | Bateria o Pila de botón | 3V |

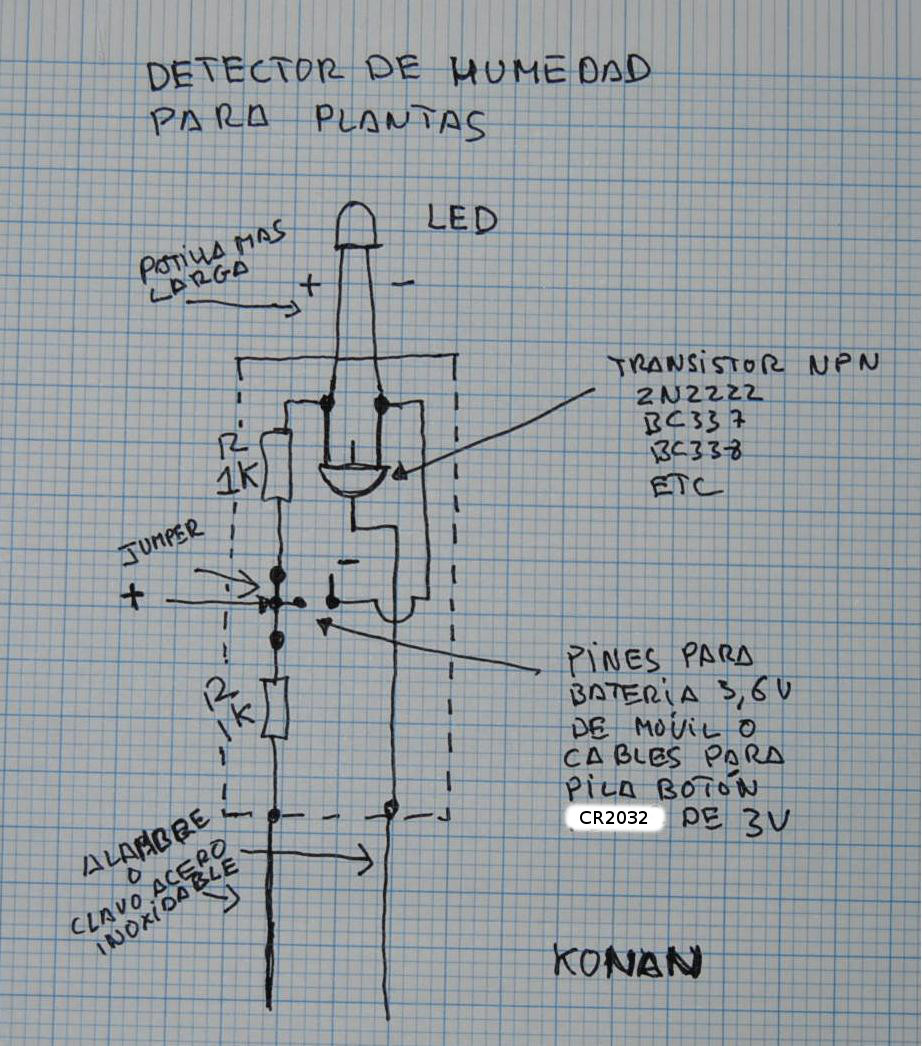

Esquema
Montaje

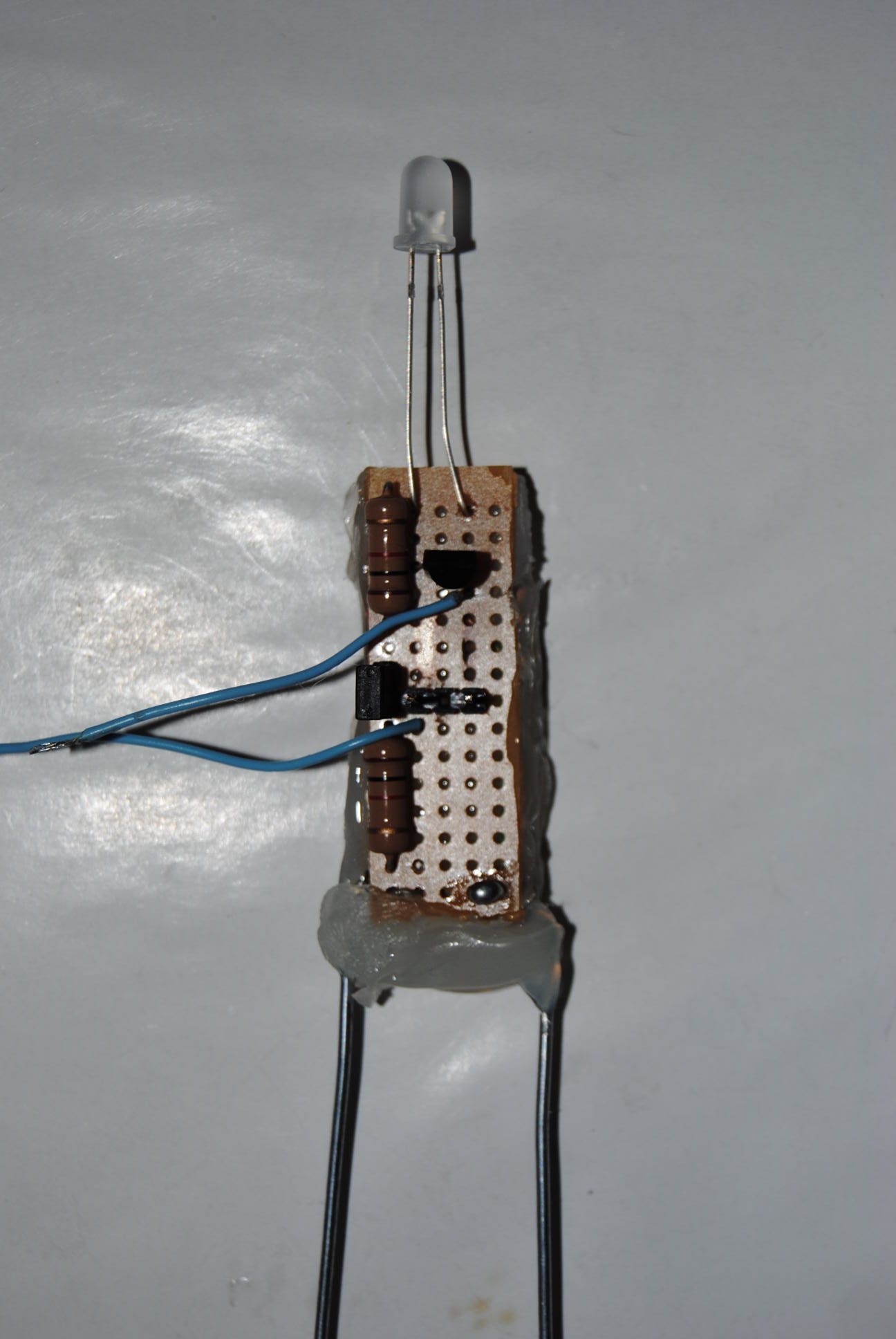

Soldamos los componentes en la baquelita o la PCB que hayamos creado siguiendo el esquema.
Una vez esten soldados todos los componentes y comprobemos que todo funciona, sellaremos la cara posterior (la de soldaduras) con silicona termo-fusible. De esta forma evitaremos que entre en contacto con el agua.
Funcionamiento
Fijaros que la intensidad del led varía según la cantidad de humedad (agua) que tiene la planta o lo profundo que lo clavamos, por supuesto si tiene agua no se encenderá,de eso se trata, de que nos avise cuando no haya agua suficiente.
si no queréis dejar el detector en una maceta funcionando retirar el jumper para que se apague el led, ya que fuera de la maceta quedaría siempre encendido el led y gastaría la pila más deprisa.
Notas finales
Si, ya sé lo que estáis pensando,que a la señal del led le podría conectar un relé y a su vez abrir una válvula de riego, y cuando hubiese regado lo suficiente y el led se apagase por tal motivo ,cerrar la válvula y acabar con el riego, todo automático, pues venga, manos a la obra!!!!!
