La cubieBoard es un ordenador que cabe en la palma de la mano.
Si bien su potencia de proceso es algo limitada (1Ghz), sus demás especificaciones pueden dar mucho juego.Además su bajo coste (unos 50€) la hace muy asequible para todos los bolsillos
Estas son las características de la ultima versión de la cubieboard:
Características
- tamaño:10cm x 6cm
- Procesador de 1Ghz ARM cortex-A8 processor, NEON, VFPv3, 256KB L2 cache
- Mali400, OpenGL ES GPU
- 512M/1GB DDR3 @480MHz
- HDMI 1080p Output
- 10/100M Ethernet
- 4Gb Nand Flash
- 2 USB Host, 1 micro SD slot, 1 SATA, 1 ir
- 96 pines de expansión, con puertos 2C, SPI, RGB/LVDS, CSI/TS, FM-IN, ADC, CVBS, VGA, SPDIF-OUT, R-TP..
- Jack Audio 3.5mm
- Alimentación:5V
- Puede hacer correr Android o Linux (Distribución de Ubuntu o cualquier otra)
La placa

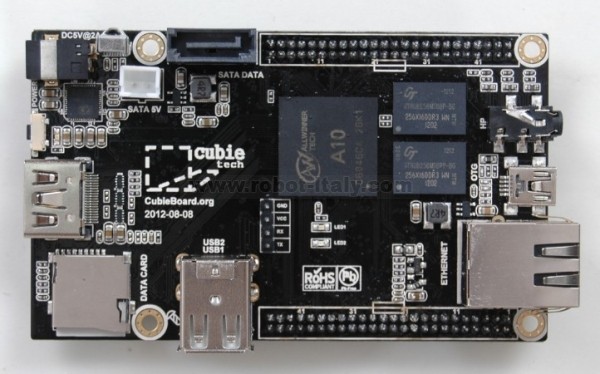

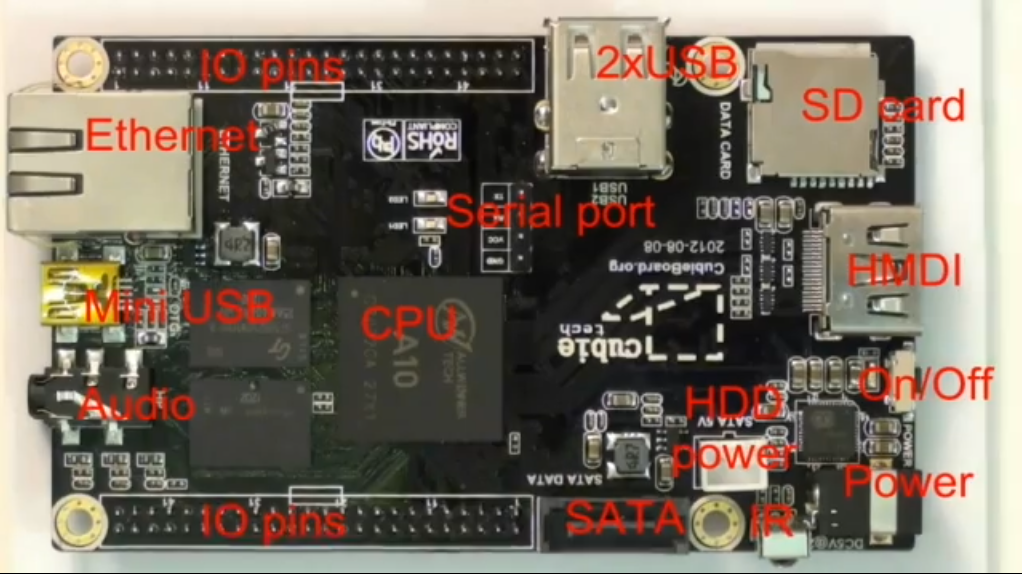

En la imagen podemos ver todas la conexiones que nos ofrece cubieBoard, los pines son puertos de expansión, veamos cuales lleva:
| U14 | |
|---|---|
| Nº Pin | Función |
| 1 | PD0 (LCDD0/LVDSP0) |
| 2 | GND |
| 3 | PD2 (LCDD2/LVDS0P1) |
| 4 | PD1 (LCDD1/LVDS0N0) |
| 5 | PD4 (LCDD4/LNVS0P2) |
| 6 | PD3 (LCDD3/LVDS0N1) |
| 7 | PD6 (LCDD6/LVDS0PC) |
| 8 | PD5 (LCDD5/LVDS0N2) |
| 9 | GND |
| 10 | PD7 (LCDD7/LVDS0NC) |
| 11 | PD9 (LCDD9/LVDS0N3) |
| 12 | PD8 (LCDD8/LVDS0P3) |
| 13 | PD11 (LCDD11/LVDS1N0) |
| 14 | PD10 (LCDD10/LVDS1P0) |
| 15 | PD13 (LCDD13/LVDS1N1) |
| 16 | PD12 (LCDD12/LVDS1P1) |
| 17 | PD15 (LCDD15/LVDS1N2) |
| 18 | PD14 (LCDD14/LVDS1P2) |
| 19 | PD16 (LCDD16/LVDS1PC) |
| 20 | GND |
| 21 | PD18 (LCDD18/LVDS1P3) |
| 22 | PD17 (LCDD17/LVDS1NC) |
| 23 | PD20 (LCDD20) |
| 24 | PD19 (LCDD19/LVDS1N3) |
| 25 | PD22 (LCDD22) |
| 26 | PD21 (LCDD21) |
| 27 | PD27 (LCDVSYNC)-VGA-VSYNC |
| 28 | PD23 (LCDD23) |
| 29 | PD24 (LCDCLK) |
| 30 | PD26 (LCDHSYNC)-VGA-HSYNC |
| 31 | PB2 (PWM0) |
| 32 | PD25 (LCDDE) |
| 33 | YP_TP (TP-Y1) |
| 34 | XP_TP (TP-X1) |
| 35 | YN_TP (TP-Y2) |
| 36 | XN_TP (TP-X2) |
| 37 | PH7 (LCD0-BL-EN/LCD-PIO0/UART5-RX/EINT7) |
| 38 | GND |
| 39 | PB11 (LCD0-SDA/LCD-PIO2) |
| 40 | PB10 (LCD0-SCK/LCD-PIO1) |
| 41 | SPDIF |
| 42 | GND |
| 43 | Vcc (5V) |
| 44 | Vcc (3.3V) |
| 45 | PI10 (SPI0-CS/UART5-TX/EINT22) |
| 46 | PI12 (SPI0-MOSI/UART6-TX/EINT24) |
| 47 | PI11 (SPI0-CLK/UART5-RX/EINT23) |
| 48 | PI13 (SPI0-MISO/UART6-RX/EINT25) |
| U15 | |
|---|---|
| Nº Pin | Función |
| 1 | Vcc (5V) |
| 2 | PH15 (CSI1-PWR/EINT15) |
| 3 | CSI1-IO-2V8 |
| 4 | PH14 (CSI1-RST#/EINT14) |
| 5 | PG0 (CSI1-PCLK/SDC1-CMD) |
| 6 | PB18 (TWI1-SCK) |
| 7 | PB19 (TWI1-SDA) |
| 8 | PG3 (CSI1-VSYNC/SDC1-D1) |
| 9 | PG2 (CSI1-HSYNC/SDC1-D0) |
| 10 | PG1 (CSI1-MCLK/SDC1-CLK) |
| 11 | PG4 (CSI1-D0/SDC1-D2) |
| 12 | PG5 (CSI1-D1/SDC1-D3) |
| 13 | PG6 (CSI1-D2/UART3-TX) |
| 14 | PG7 (CSI1-D3/UART3-RX) |
| 15 | PG8 (CSI1-D4/UART3-RTS) |
| 16 | PG9 (CSI1-D5/UART3-CTS) |
| 17 | PG10 (CSI1-D6/UART4-TX) |
| 18 | PG11 (CSI1-D7/UART4-RX) |
| 19 | GND |
| 20 | GND |
| 21 | FMINL |
| 22 | PI4 (SDC3-CMD) |
| 23 | FMINR |
| 24 | PI5 (SDC3-CLK) |
| 25 | GND |
| 26 | PI6 (SDC3-D0) |
| 27 | VGA-R |
| 28 | PI7 (SDC3-D1) |
| 29 | VGA-G |
| 30 | PI8 (SDC3-D2) |
| 31 | VGA-B |
| 32 | PI9 (SDC3-D3) |
| 33 | LCD1-VSYNC |
| 34 | PE4 (CSI0-D0) |
| 35 | LCD1-HSYNC |
| 36 | PE5 (CSI0-D1) |
| 37 | GND |
| 38 | PE6 (CSI0-D2) |
| 39 | AVCC |
| 40 | PE7 (CSI0-D3) |
| 41 | LRADC0 |
| 42 | PE8 (CSI0-D4) |
| 43 | CVBS |
| 44 | PE9 (CSI0-D5) |
| 45 | HPL |
| 46 | PE10 (CSI0-D6) |
| 47 | HPR |
| 48 | PE11 (CSI0-D7) |
Primeros Pasos
En la web de cubieboard podeis encontrar manuales para empezar a usar la placa.
También tienen una sección de FAQ
Hardware Hacking
Al ser Hardware libre podemos modificarlo a nuestro antojo, pero aquí hay algunas modificaciones documentadas:
- Añadir una segunda ranura para tarjetas MicroSD.
- Añadir un botón de reset
- Añadir un conector JTAG
- Añadir extensiones
Software Hacking
- Android TV
- Introducción a jellybean para cubieboard
- Instalar en la NAND
- Instalar tu propia versión de linux
- Instalar Linux 3.9 en Cubieboard
- Instalar Linux Ubuntu en Cubieboard
- Kali Linux en Cubieboard
- Gestor de arranque para varios SO
Descargas
 |
 |
|
| Todos los ficheros | Esquematico | Diagrama de bloques |
|
|
|
| Software para escribir las imagenes de los SO (Linux o Android) en la Flash de la placa. | Imagen de Ubuntu para CubieBoard |
Galeria de imagenes
 |
 |
 |
 |
 |
 |
