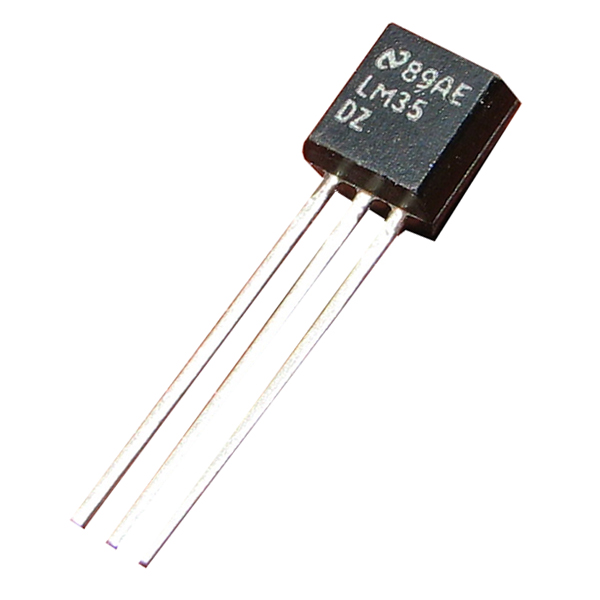

El LM35 es un sensor de temperatura. Esta calibrado de fabrica con una precisión de 1ºC y es capaz de tomar lecturas entre -55ºC y 150ºC

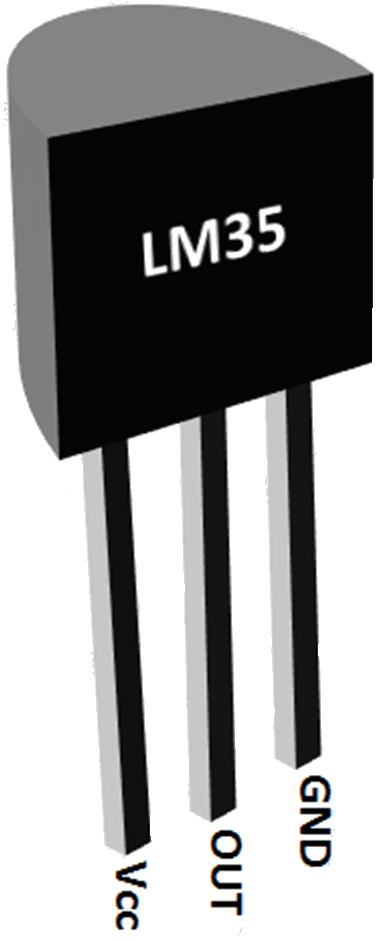

Sus Terminales

Pin	Función	Descripción
1	Vcc	Alimentación (5V)
2	OUT	Salida. Devuelve lo que el sensor a captado
3	GND	Conectado a tierra.

Como vemos, el sensor consta solo de 3 patillas, dos de alimentación y otra que nos entrega la lectura tomada.Lo hace de forma lineal, cada grado qus sube la temperatura son 10mV más en esta salida.

Funcionamiento

El LM35 viene calibrado de fabrica, por lo que no necesita ningun circuito externo para hacerlo funcionar.

Esto unido a su simpleza hace que sea extremadamente sencillo añadirlo en cualquier montaje.

Montajes con el LM35

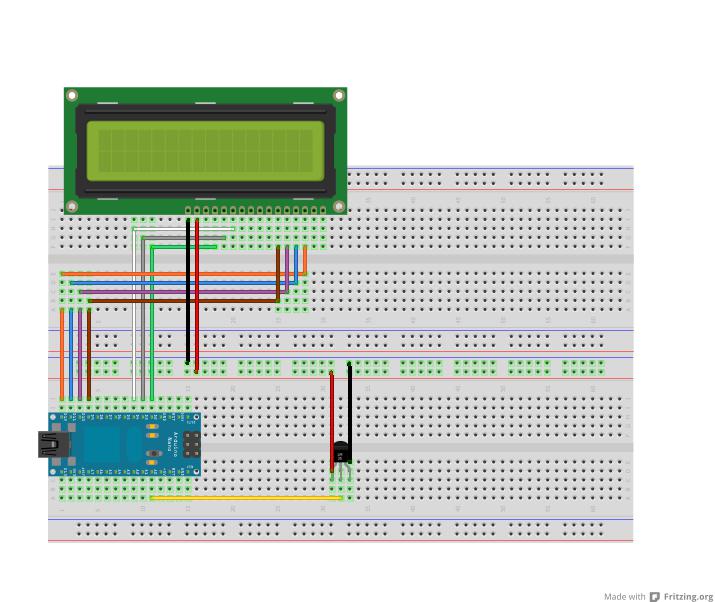

Termometro Digital

Si desea una explicación detallada y pormenorizada del circuito, puede encontrarlo en nuestra sección de circuitos

		#include
		int sensor = 5; // Pin donde tenemos conectado el LM35
		int temperatura = 0; //variable para la temperatura

		void setup(){
			pinMode(sensor, INPUT);
			LiquidCrystal lcd(2,3,4,9,10,11,12); //LiquidCrystal lcd(rs,rw,enable,d1,d2,d3,d4)
		}
		void loop(){
			lcd.clear(); // dejamos limpia la pantalla del LCD
			temperatura = (5.0 * analogRead(lm35)*100.0)/1023.0; /Tomamos la temperatura en grados celsius.
			lcd.print(temperatura + "ºC" ); // mostramos la información en pantalla.
			delay (3000); //esperamos antes de volver a tomar la temperatura.
		}
